TOOLING
ツーリング
特殊ホルダー、油圧ホルダー、アングルヘッド、多軸ユニットなどの付属品をモーターと組み合わせて使用可能です。
使用環境に応じて、材質変更・特殊形状での特注製作にも対応いたします。

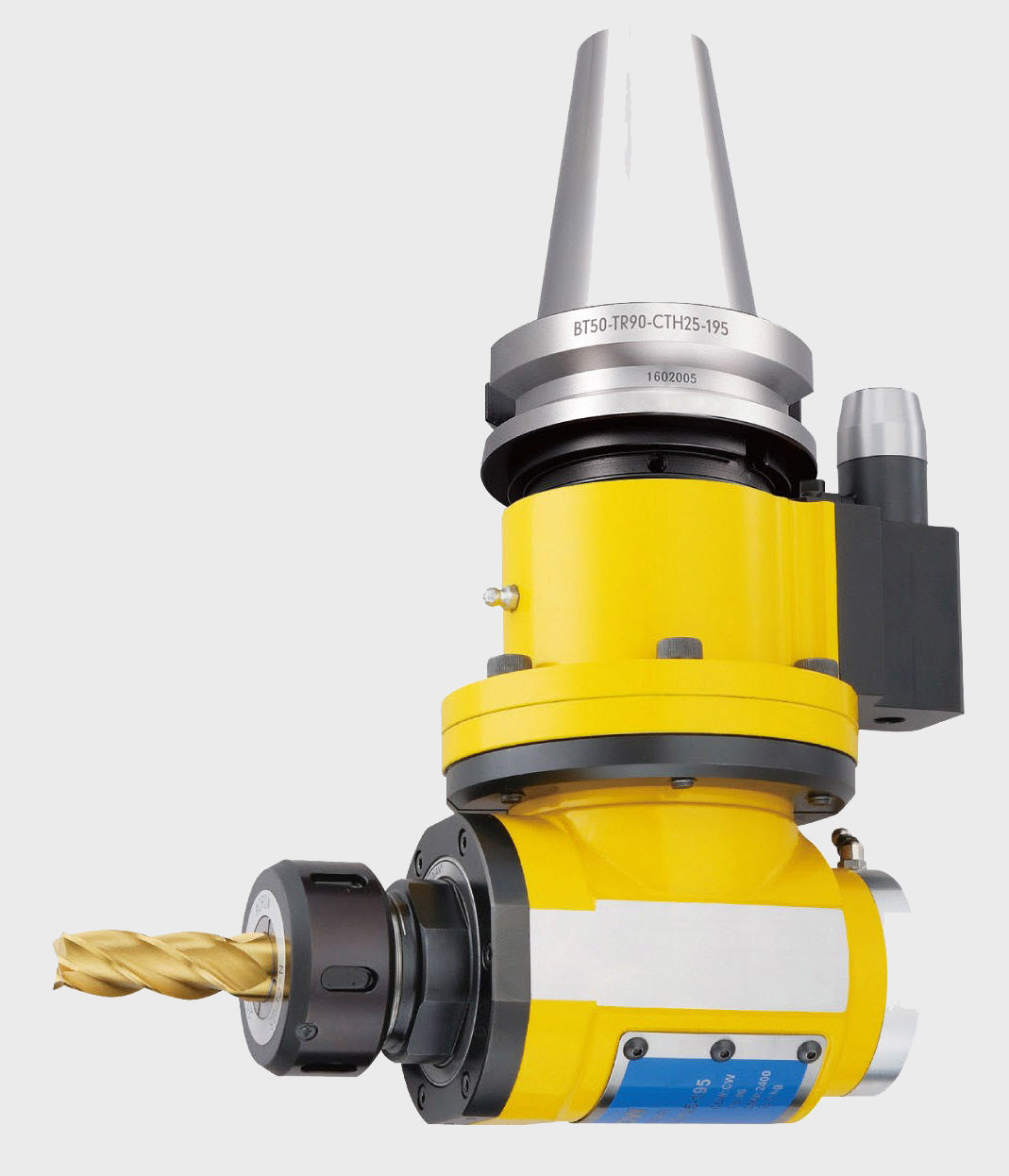

TR90角アングルヘッド
軸端 | ギア比 | 主軸 (CCW) | アングルシャフト(CW) |
BT40-TR90-ER32 | 1:0.81 | 3,000 | 2,430 |
BT50-TR90-ER40 | 1:0.96 | 2,500 | 2,400 |
HSK63A-TR90-ER32 | 1:0.81 | 3,000 | 2,430 |
主軸の回転方向と逆回転になります。（主軸はCCWにてご使用ください。）

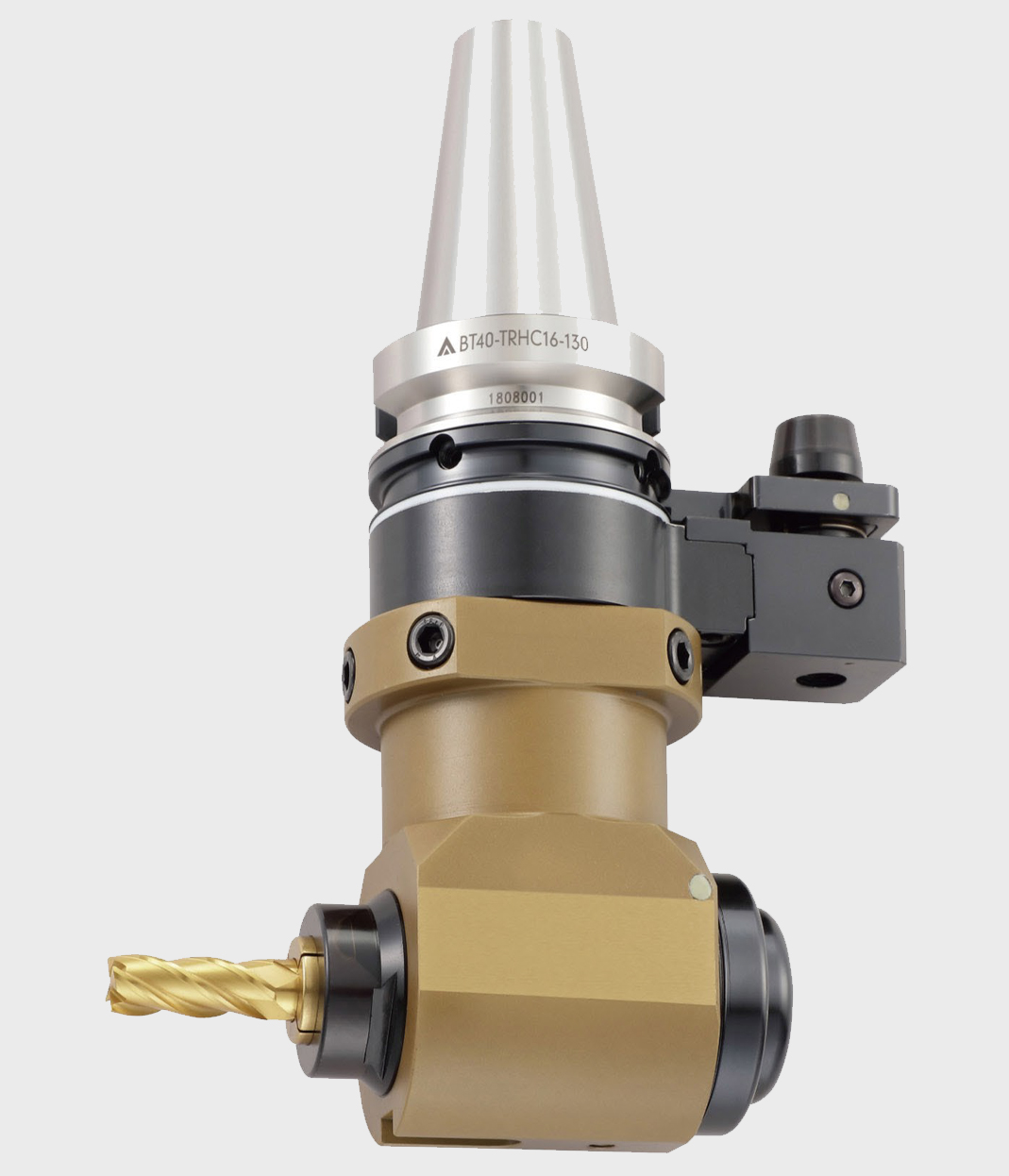

TRH90角アングルヘッド
型式 | ギア比 | 最高回転数 | |
主軸 (CCW) | アングルシャフト(CW) | ||
BT30-TRHC16 | 1:1 | 4,000 | 4,000 |
BT40-TRHC16 | 1:1 | 4,000 | 4,000 |
BT50-TRHC16 | 1:1 | 4,000 | 4,000 |
主軸の回転方向と逆回転になります。（主軸はCCWにてご使用ください。）

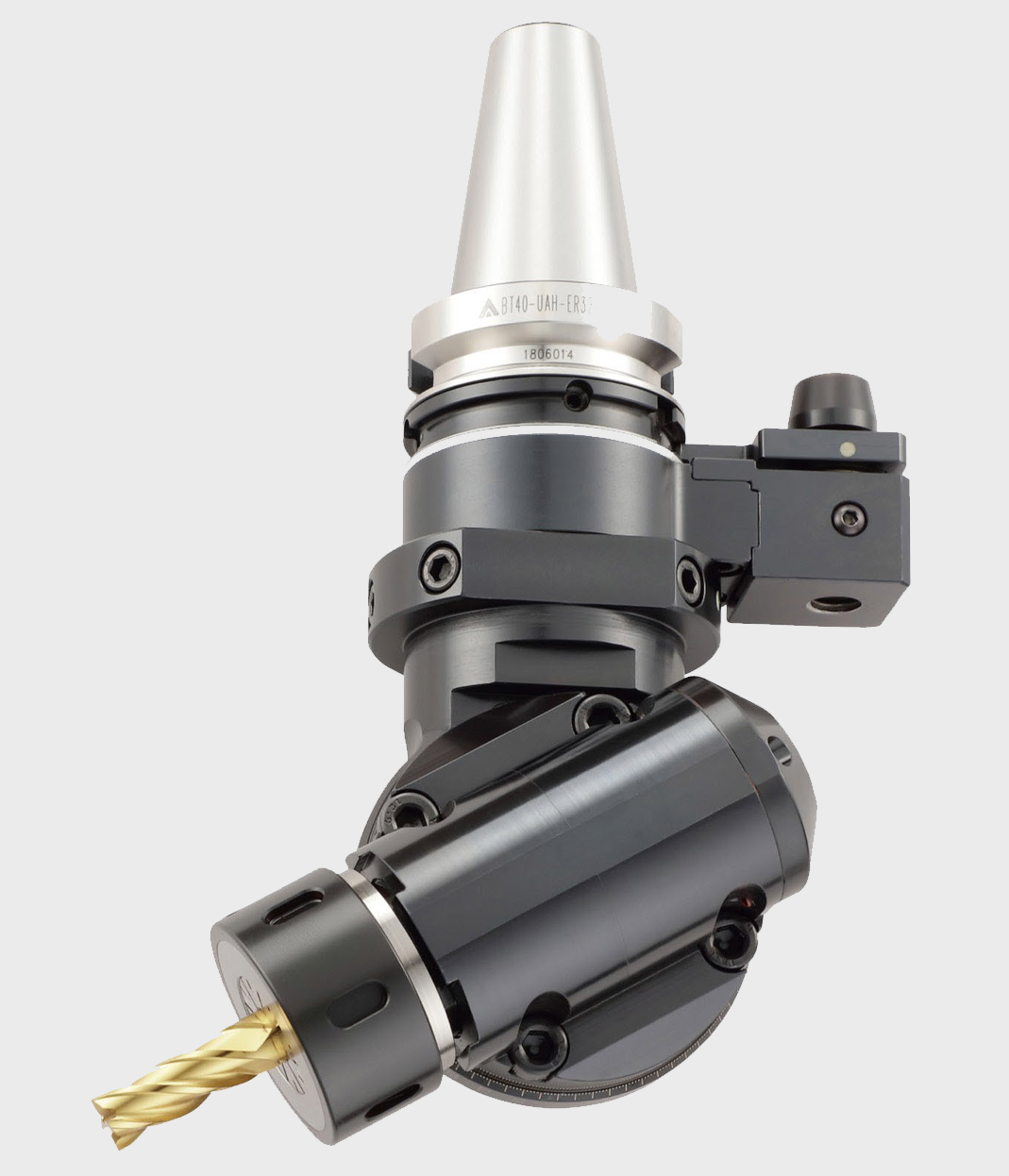

ユニバーサルアングルヘッド
型式 | ギア比 | 最高回転数 | |
主軸 (CW) | アングルシャフト(CW) | ||
BT40-UAH-ER32 | 1:0.48 | 6,300 | 3,000 |
BT50-UAH-ER32 | 1:0.48 | 6,300 | 3,000 |
HSK63A-UAH-ER32 | 1:0.48 | 6,300 | 3,000 |
主軸の回転方向と同じ回転になります。（主軸はCWにてご使用ください。）
コレット：ER32

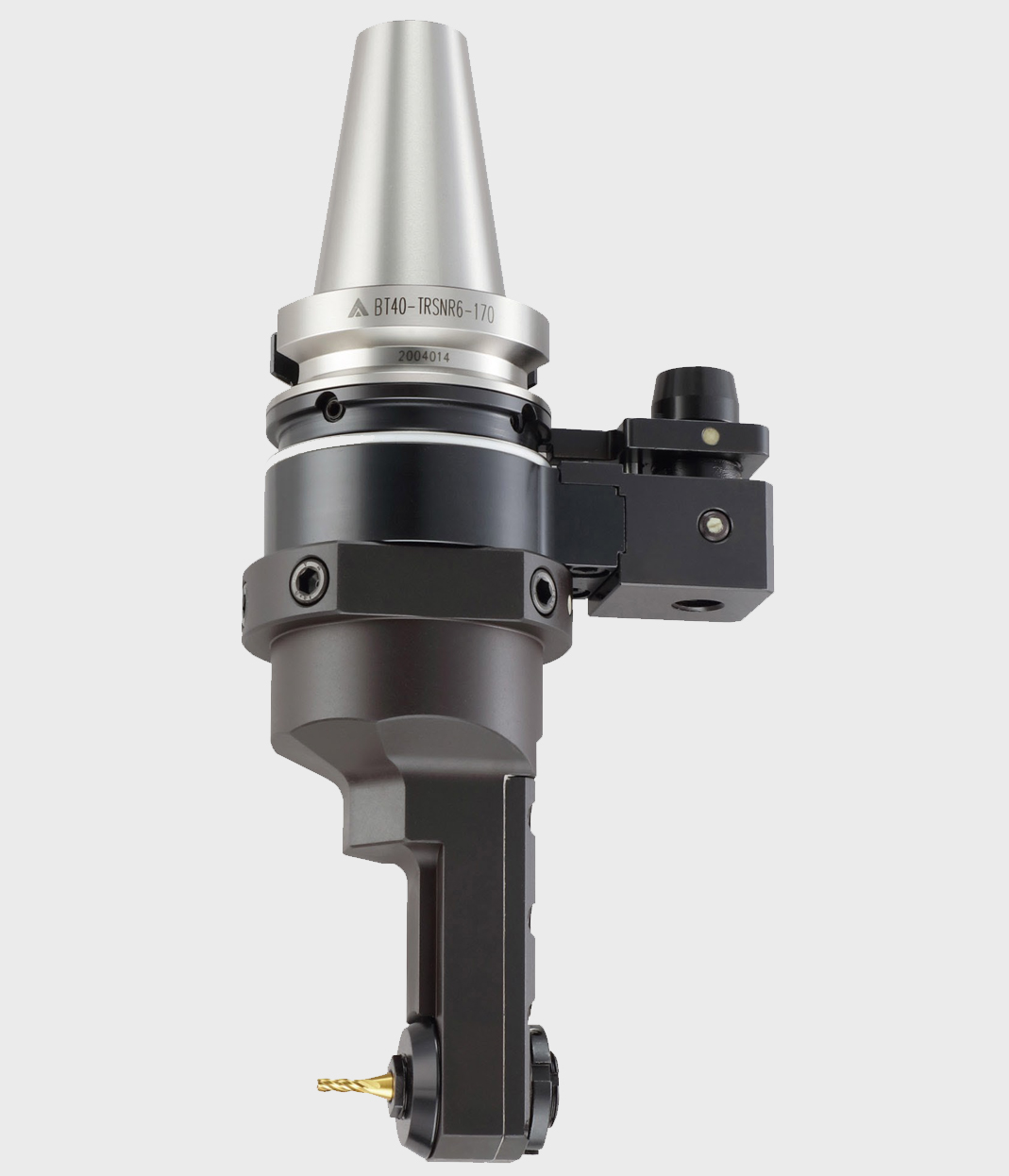

TRSNアングルヘッド
型式 | ギア比 | 最高回転数 | |
主軸 (CCW) | アングルシャフト(CW) | ||
BT30-TRSNR6 | 1:0.88 | 5,600 | 5,000 |
BT40-TRSNR6 | 1:0.88 | 5,600 | 5,000 |
BT50-TRSNR6 | 1:0.88 | 5,600 | 5,000 |
主軸の回転方向と逆回転になります。（主軸はCCWにてご使用ください。）
ツールシャンク：Φ3~6、Φ3~10
多軸ヘッド
光精工株式会社製
多軸とは多数のドリル・タップ・リーマ・エンドミル等加工が必要な製品を一度に
加工する機械で加工工数低減及び加工速度を向上させる合理的な省力化機械です。
同時に多数の穴加工等が出来るため（生産性向上）、加工工数を大きく低減できます。

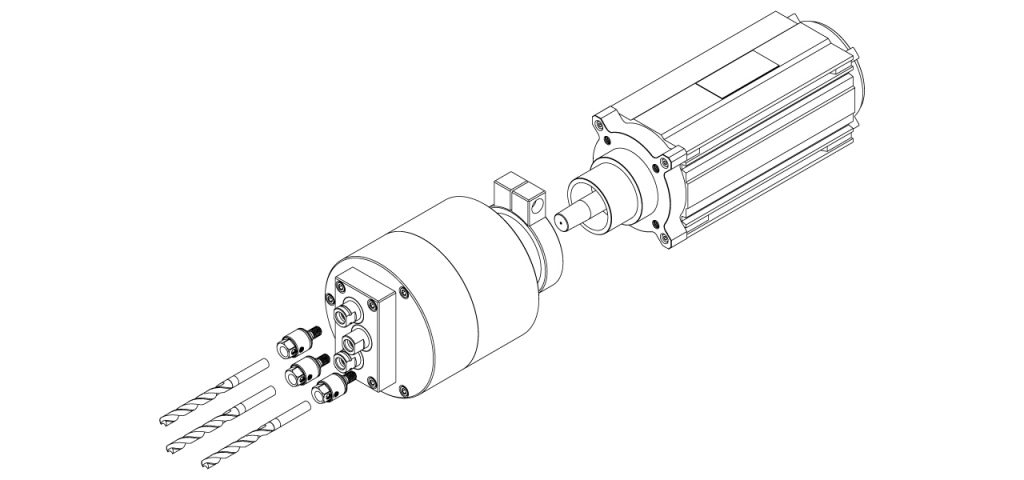

多軸を進桜電機モーター軸端に取付けるだけでどなたにでもすぐご使用になれます。

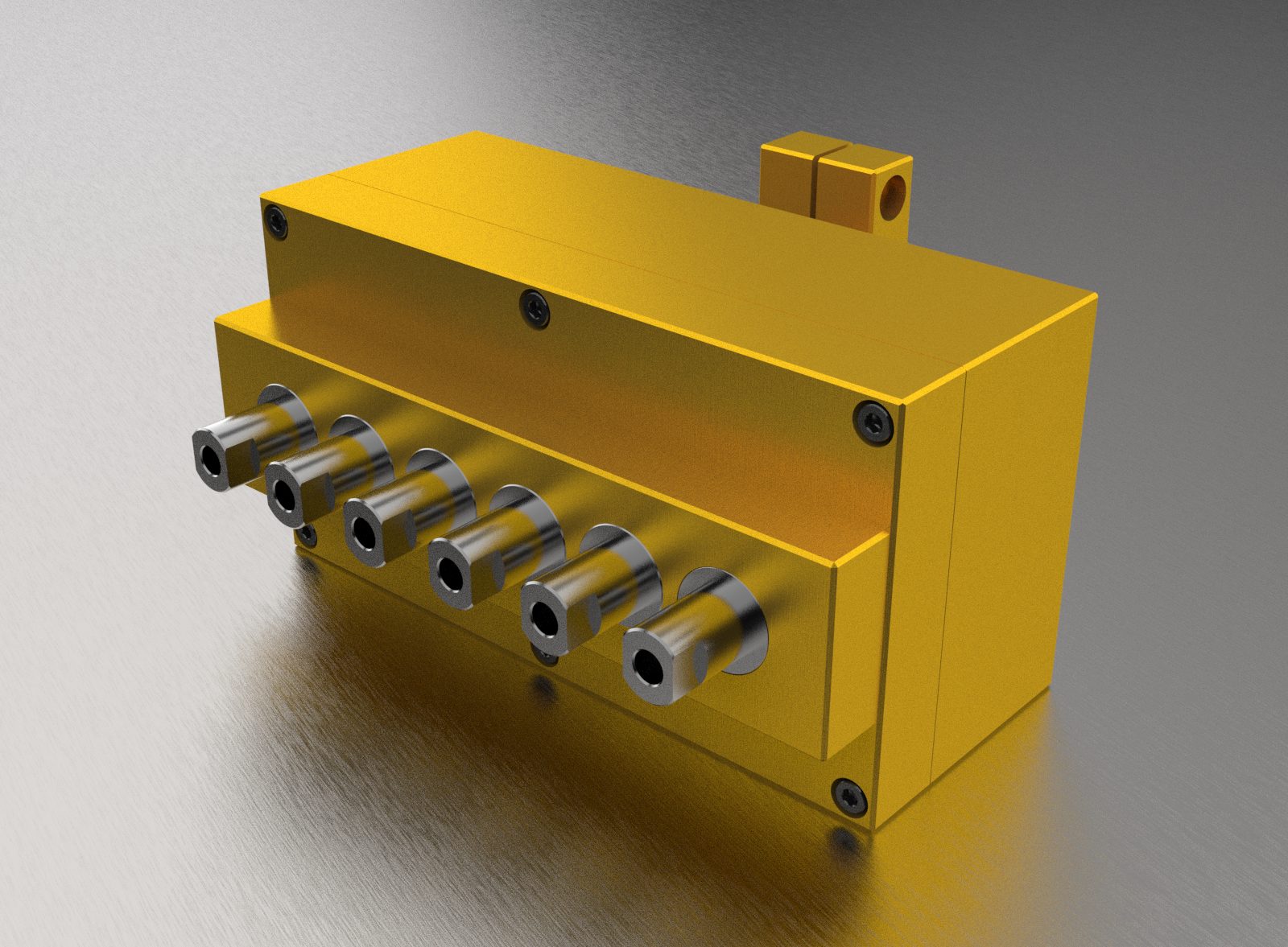

６軸多軸ヘッド
型式 | 回転比 | 潤滑 | 重量 |
HMF-3 | 1:1:1 | グリス | 6kg |
ボーリング用モーターに装着して同時加工ができる多軸ヘッド
６軸全てスピンドルモーター回転方向と正回転

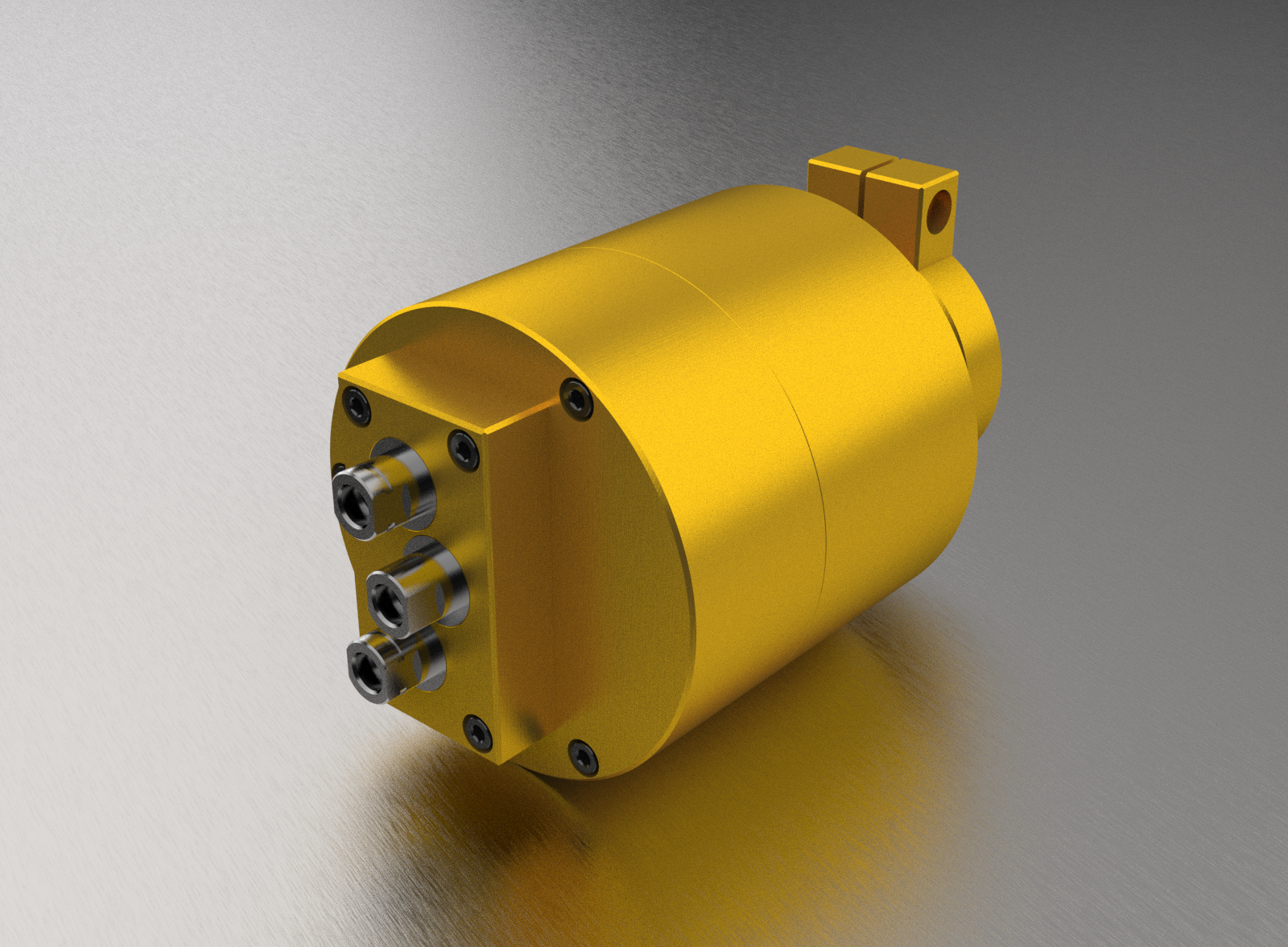

3軸多軸ヘッド
型式 | 回転比 | 潤滑 | 重量 |
HMF-6 | 1:1 | グリス | 8kg |
