Boring Motor
ボーリングモーター
標準仕様としてジャコブステーパー No.6 の軸端を採用し、多軸ユニット取付用 Φ50 クイル部を装備。
フレームは鋳物製とし、優れた振動減衰性能を確保するとともに、コンパクト設計を実現しています。
また、用途に応じて軸端はサイドロック式への変更も可能です。
S225A series
S225Aシリーズ（0.4kW）全閉型モデル
センターハイト 45mm のコンパクト設計により、省スペース設備への組込みに最適
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸振れ(mm) | 重量(kg) |
S225A | 0.4 | 2P | 3000/3600 | 1.06 | 全閉 | グリス封入式 | 0.01 | 10 |
S225B series
0.75kW 全閉外扇型モデル
センターハイト 50mm のコンパクト設計。
外扇ファンによる強制冷却方式を採用し、連続運転性能を確保。
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸振れ(mm) | 重量(kg) |
S225B | 0.75 | 2P | 3000/3600 | 1.99 | 全閉外扇 | グリス封入式 | 0.01 | 11 |

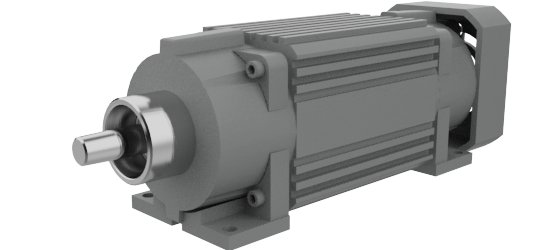

S930T series
全閉タイプ(0.4kW、0.75kW)フレームレスタイプで低コストの製品化を実現。
低速域効率を重視した鉄心を採用、同幅サイズで1.5kWまでシリーズ化しました。
工具直結駆動で設計のコンパクト化、幅97mmで並列多軸設備にも対応可能です。
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸振れ(mm) | 重量(kg) |
S930TA | 0.4-0.3 | 2P | 6000 | 1.1-0.5 | 全閉 | グリス封入式 | 0.02 | 12 |
S930TB | 0.75-0.6 | 2P | 6000 | 2.0-1.0 | 全閉 | グリス封入式 | 0.02 | 14 |
S930TC | 1.5-1.1 | 2P | 6000 | 4.0-1.8 | 全閉外扇 | グリス封入式 | 0.02 | 17 |
