ATC TYPE
自動工具交換タイプ
安心の国内製・200V仕様のATC対応スピンドルモーター
専用コントローラー不要で、汎用インバータにて駆動可能です。
海外製モーターからの置換え対応や、ビルトイン支給でのスピンドル製作も可能。専用設計により、お客様の課題や仕様に応じた最適な主軸をご提案します。

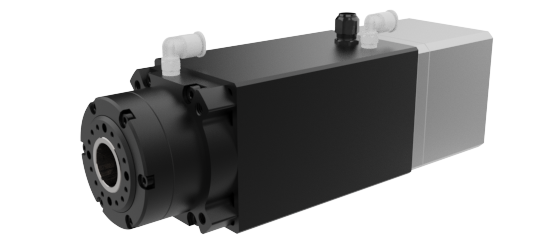

S250EX-S series
重量3.5kgの最軽量クラスATCスピンドルモーター
S20Tを標準仕様とし、高速タイプから低速高トルクモデルまで幅広くラインアップ。優れたコストパフォーマンスを備えた汎用性の高いモデルです。
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸振れ(mm) | 重量(kg) |
S250EX15S | 0.5 | 2P | 30000 | 0.16 | 空冷 | グリス封入式 | 0.005 | 3.5 |

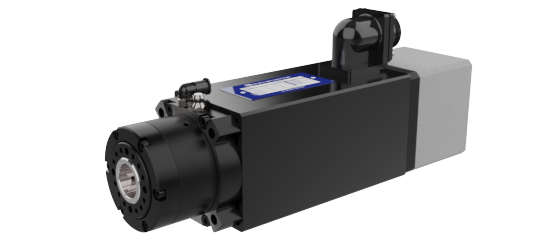

S251EX-S series
出力0.75kW、最高回転数30,000rpmのインバーター駆動用高周波モーターです。軸端はS15Tホルダー対応、重量4.5kgのコンパクトATCモーターです。
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸振れ(mm) | 重量(kg) |
S251EX15S | 0.75 | 2P | 30000 | 0.24 | 空冷 | グリス給油式 | 0.005 | 4.5 |

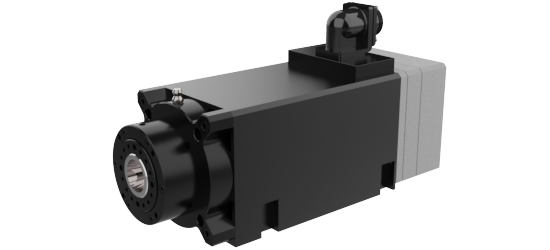

S238EX-S series
出力1.5kW、最高回転数20,000rpmのインバーター駆動用高周波モーターです。軸端はS20Tホルダー対応、最大トルク0.8N.mの小型ATCモーターです。
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸振れ(mm) | 重量(kg) |
S238EX20S | 1.5 | 2P | 20000 | 0.8-0.7 | 空冷 | グリス給油式 | 0.005 | 10 |

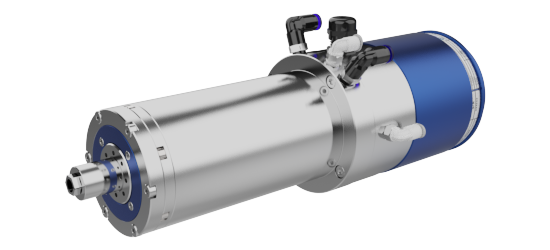

S262EX series
出力2.2-3.7W、18,000rpmのインバーター駆動用の高出力・高剛性ATCモーターです。軸端はS20T、BT30で製作可能です。
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸振れ(mm) | 重量(kg) |
S262EX | 1.5 | 2P | 60000 | 0.24 | 水冷 | グリス封入式 | Test bar 20ｍｍ/5ｍｍ | 5.5 |
S280EX series
出力0.4kW、30,000rpmのインバーター駆動用の高速高周波モーターです。重量2kgの超軽量タイプで、ロボットに取り付け加工したり小型ルーター加工機向けで最適です。軸端はアルプスツール社製RX-6（ツールシャンクΦ６以下）コレット仕様ですが、ストレート軸も対応可能です。
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸振れ(mm) | 重量(kg) |
S280EX20 | 3 | 2P | 40000 | 0.72 | 水冷 | グリス封入式 | 0.003 | 12 |

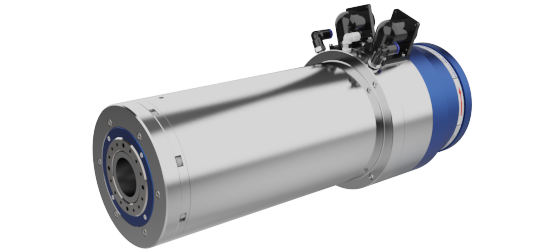

S110EX series
出力0.5～0.75kW、30,000rpmのインバーター駆動用の高速高周波モーターです。重量4kgのコンパクトタイプで、ロボットに取り付け加工したり小型ルーター加工機向けで最適です。軸端はアルプスツール社製RX-10（ツールシャンクΦ10以下）コレット仕様ですが、ストレート軸も対応可能です。
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸振れ(mm) | 重量(kg) |
S110EX30A | 3.7 | 2P | 18000 | 1.96 | 水冷 | グリス封入式 | 0.003 | 18 |
S110EX30B | 0.75 | 2P | 12000 | 0.99 | 空冷 | グリス封入式 | 0.003 | 18 |
S110EX30H | 3.7 | 2P | 30000 | 1.18 | 水冷 | グリス封入式 | 0.003 | 18 |
S271EX series
出力0.4～0.75kW、インバーター駆動で7,200rpmの高周波モーターです。軸端はREGO-FIX ER20コレットが使用可能です。鋳物フレームで剛性が優れています。
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸振れ(mm) | 重量(kg) |
S271EX20A | 0.75 | 2P | 18000 | 0.4 | 空冷 | グリス封入式 | 0.003 | 16 |
S271EX20B | 1.5 | 2P | 18000 | 0.8 | 空冷 | グリス封入式 | 0.003 | 16 |
S271EX20C | 1 | 2P | 9000 | 1.30-1.06 | 空冷 | グリス封入式 | 0.003 | 16 |

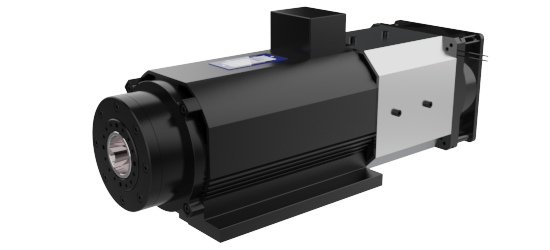

S239EX series
出力0.4～0.75kW、インバーター駆動で7,200rpmの高周波モーターです。軸端はREGO-FIX ER20コレットが使用可能です。鋳物フレームで剛性が優れています。
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸振れ(mm) | 重量(kg) |
S239EX30 | 3.7 | 2P | 24000 | 1.47 | ファンモーター | グリス封入式 | 0.003 | 26 |

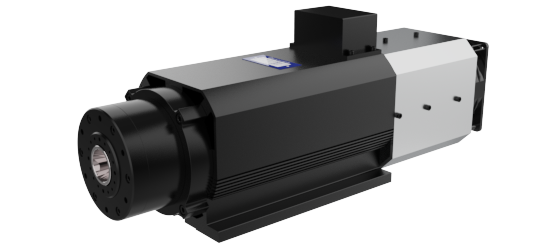

S247EX series
出力0.4～0.75kW、インバーター駆動で7,200rpmの高周波モーターです。軸端はREGO-FIX ER20コレットが使用可能です。鋳物フレームで剛性が優れています。
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸振れ(mm) | 重量(kg) |
S247A | 5.5 | 2P | 24000 | 2.19 | ファンモーター | グリス給油式 | 0.005 | 30 |
S247B | 8-5.5 | 2P | 10000-20000 | 7.64-2.62 | ファンモーター | グリス給油式 | 0.005 | 30 |
S275EX series
出力0.4～0.75kW、インバーター駆動で7,200rpmの高周波モーターです。軸端はREGO-FIX ER20コレットが使用可能です。鋳物フレームで剛性が優れています。
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸振れ(mm) | 重量(kg) |
S275EX40 | 5.5 | 2P | 13000 | 4.0 | 空冷 | グリス封入式 | 0.003 | 50 |
S275EX-HSKF63 | 5.5/7.5 | 2P | 6000/18000 | 8.7/6.0-4.0 | 電動ファン | グリス封入式 | 0.003 | 48 |
