Circular Saw Motor
丸鋸モーター
国内シェアNo.1を誇る丸鋸モーター
オリジナル設計による独自フレーム構造を採用し、冷却効率を向上。
高い耐久性と安定した切削性能を実現しています。
チップソー用途から、刃厚のあるカッターブロック用まで対応可能。
用途に応じた軸長変更や、片フランジタイプの製作にも対応します。
加工現場のニーズに応える、進化し続ける丸鋸モーターです。

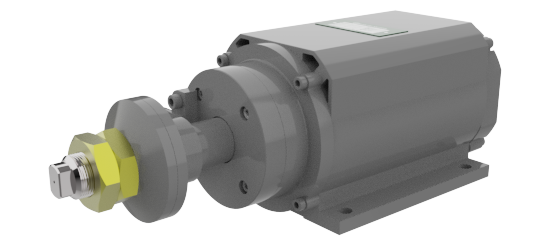

S230 series
0.4kW～0.75kWのコンパクト丸鋸モーター。
鋸外径Φ205～Φ255を想定した標準モデルです。
安定した回転性能と耐久性を備え、木材加工を中心とした各種切断用途に対応します。
※インバーター制御により6,000rpmまで使用可能
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸・面振れ(mm) | 重量(kg) |
S230A | 0.4 | 2P | 3000/3600 | 1.06 | 全閉 | グリス封入式 | 0.02 | 11 |
S230B | 0.75 | 2P | 3000/3600 | 1.99 | 全閉 | グリス封入式 | 0.02 | 14 |
S231 series
1.5kW～2.2kWの主力丸鋸モーター。
鋸外径Φ255～Φ355を想定した高出力モデルです。
木材からアルミ切断まで対応し、住宅建材加工や各種パネルソー用途で最も実績のあるシリーズです。
※インバーター制御により6,000rpmまで使用可能
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸・面振れ(mm) | 重量(kg) |
S231A | 1.5 | 2P | 3000/3600 | 3.98 | 全閉外扇 | グリス封入式 | 0.02 | 17 |
S231B | 2.2 | 2P | 3000/3600 | 5.84 | 全閉外扇 | グリス封入式 | 0.02 | 21.5 |

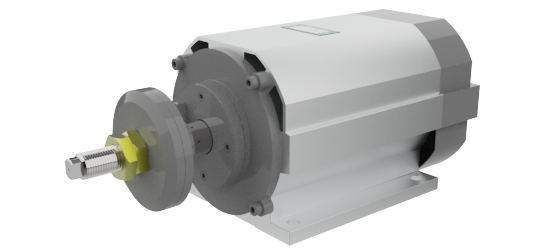

S232 series
3.7kW～7.5kWをラインアップする高出力丸鋸モーター。
鋸外径Φ355～Φ405以上を想定した重切削対応モデルです。
大径鋸を用いた高負荷加工においても、安定した切断性能と耐久性を発揮します。
※インバーター制御により6,000rpmまで使用可能
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸・面振れ(mm) | 重量(kg) |
S232A | 3.7 | 2P | 3000/3600 | 9.81 | 全閉外扇 | グリス封入式 | 0.02 | 36 |
S232B | 5.5 | 2P | 3000/3600 | 14.6 | 全閉外扇 | グリス封入式 | 0.02 | 38 |
S232C | 7.5 | 2P | 3000/3600 | 19.9 | 全閉外扇 | グリス封入式 | 0.02 | 51 |

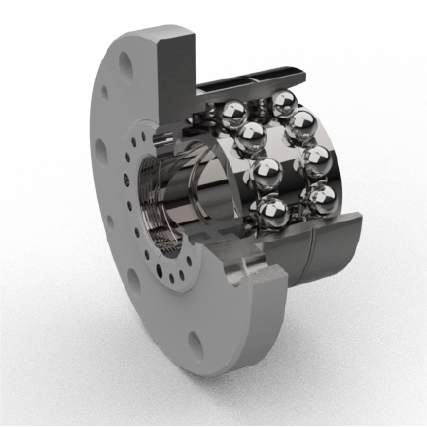

アンギュラーベアリングDB組み合わせ
剛性・精度UP

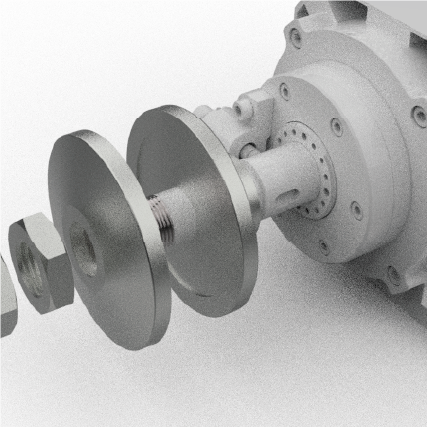

フランジ交換が可能になり
刃物に合わせてフランジ径の変更が可能
粉塵が内部に入りにくいラビリンス構造
防塵性を大幅に向上
精密丸鋸モーター Mシリーズ

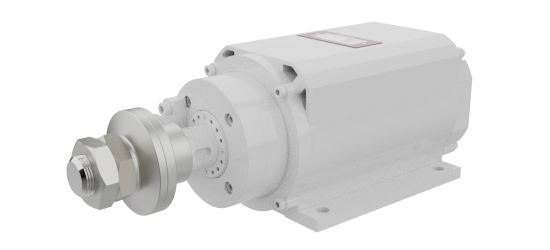

S230M series
0.4kW～0.75kWのコンパクト丸鋸モーター。
鋸外径Φ205～Φ255を想定した標準モデルです。
安定した回転性能と耐久性を備え、木材加工を中心とした各種切断用途に対応します。
※インバーター制御により6,000rpmまで使用可能
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸・面振れ(mm) | 重量(kg) |
S230MA | 0.4 | 2P | 3000/3600 | 1.06 | 全閉 | グリス封入式 | 0.01 | 12 |
S230MB | 0.75 | 2P | 3000/3600 | 1.99 | 全閉 | グリス封入式 | 0.01 | 15 |

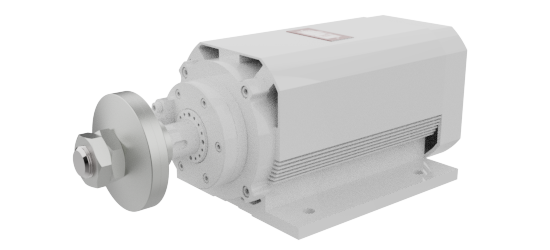

S231M series
1.5kW～2.2kWの主力丸鋸モーター。
鋸外径Φ255～Φ355を想定した高出力モデルです。
木材からアルミ切断まで対応し、住宅建材加工や各種パネルソー用途で最も実績のあるシリーズです。
※インバーター制御により6,000rpmまで使用可能
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸・面振れ(mm) | 重量(kg) |
S231MA | 1.5 | 2P | 3000/3600 | 3.98 | 全閉外扇 | グリス封入式 | 0.01 | 19 |
S231MB | 2.2 | 2P | 3000/3600 | 5.84 | 全閉外扇 | グリス封入式 | 0.01 | 22 |

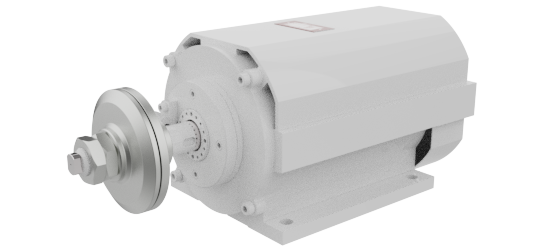

S232M series
3.7kW～7.5kWをラインアップする高出力丸鋸モーター。
鋸外径Φ355～Φ405以上を想定した重切削対応モデルです。
大径鋸を用いた高負荷加工においても、安定した切断性能と耐久性を発揮します。
※インバーター制御により6,000rpmまで使用可能
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸・面振れ(mm) | 重量(kg) |
S232MA | 3.7 | 2P | 3000/3600 | 9.81 | 全閉外扇 | グリス封入式 | 0.01 | 36 |
S232MB | 5.5 | 2P | 3000/3600 | 14.6 | 全閉外扇 | グリス封入式 | 0.01 | 43 |
S232MC | 7.5 | 2P | 3000/3600 | 19.9 | 全閉外扇 | グリス封入式 | 0.01 | 51 |

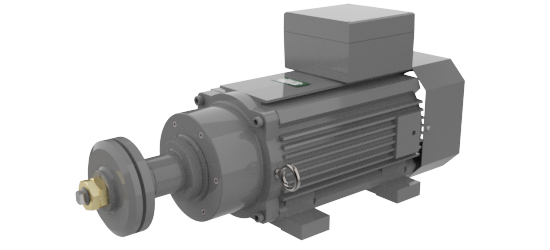

S322M series
定格出力15kWの直結型・大径カッター対応丸鋸モーター。
丸鋸モーターシリーズ最大クラスの高出力モデルです。
高出力でありながらコンパクト設計を実現し、製材加工などの高負荷用途にも対応可能です。
※インバーター制御により6,000rpmまで使用可能
型式 | 出力(kW) | 極数 | 最高回転数(rpm) | トルク(N.m) | 冷却 | 潤滑 | 軸・面振れ(mm) | 重量(kg) |
S322MB2 | 15/12 | 2P | 3000/3600 | 40/19 | 全閉外扇 | グリス封入式 | 0.02 | 80 |
S322MB4 | 7.5/6.0 | 4P | 3000/3600 | 40/19 | 全閉外扇 | グリス封入式 | 0.02 | 80 |
