丸鋸モーター

丸鋸モーター

鋸刃・バフ・カッター刃をフランジ・ナットで固定し、切断・磨き・溝加工が可能です。

Hot

S230
Series

軽量・小型の丸鋸モーター

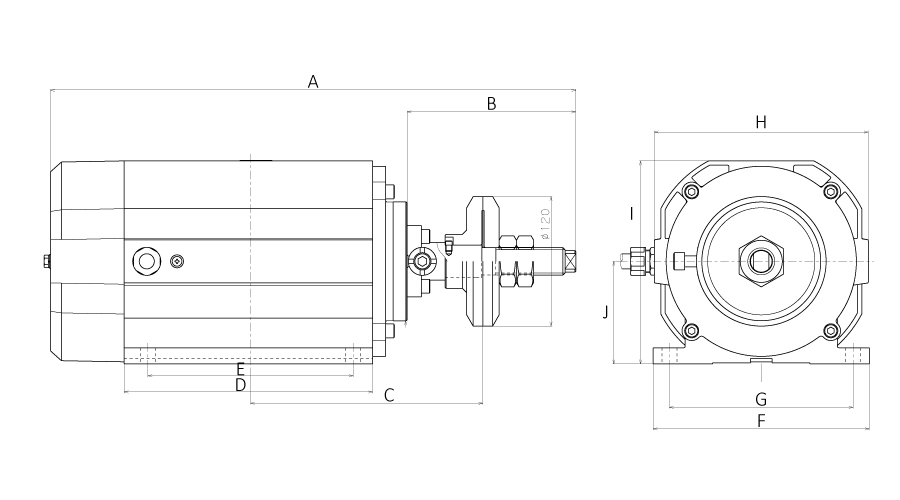

モデル 出力(kW) 最高回転数(rpm) トルク(N・m) 冷却 軸ブレ(mm) フランジ面ブレ A B C D E F G H I J 重量(Kg)
S230A 0.4 3,000/3,600 1.06 全閉型 0.02 0.02 338 116 182 163 130 130 110 115 117.5 60 11
S230B 0.75 3,000/3,600 1.99 全閉型 0.02 0.02 387 116 197 212 160 130 110 115 117.5 60 14

※インバーター駆動により6,000rpmまで使用可能

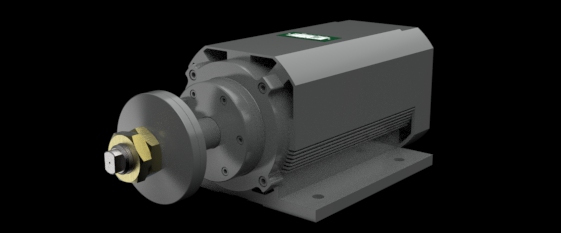

S231
Series

広範囲で使用できる汎用丸鋸モーター

モデル 出力(kW) 最高回転数(rpm) トルク(N・m) 冷却 軸ブレ(mm) フランジ面ブレ A B C D E F G H I J 重量(Kg)
S231A 1.5 3,000/3,600 3.98 全閉外扇型 0.02 0.02 434 129 205 220 150 190 150 140 150 80 17
S231B 2.2 3,000/3,600 5.84 全閉外扇型 0.02 0.02 464 129 235 250 150 190 150 140 150 80 24

S231D

4.5

3,000/3,600

11.9

全閉外扇型

0.02

0.02

494

129

235

280

150

190

150

140

150

80

24

※インバーター駆動により6,000rpmまで使用可能

S232
Series

高出力・高トルク丸鋸モーター

モデル 出力(kW) 最高回転数(rpm) トルク(N・m) 冷却 軸ブレ(mm) フランジ面ブレ A B C D E F G H I J 重量(Kg)
S232A 3.7 3,000/3,600 9.81 全閉外扇型 0.02 0.02 486 156 215 230 190 200 170 198 188 95 36
S232B 5.5 3,000/3,600 14.6 全閉外扇型 0.02 0.02 526 156 235 270 230 200 170 198 188 95 38

S232C

7.5

3,000/3,600

19.9

全閉外扇型

0.02

0.02

576

156

250

320

260

200

170

198

188

95

51

※インバーター駆動により6,000rpmまで使用可能

精密丸鋸モーターMシリーズ

高剛性・高精度

アンギュラベアリンクDB組み合わせにより既存丸鋸モーター対比剛性50~100%UP
振れ精度0.01mm以下を実現

フランジ交換が容易

鋸刃に合わせてフランジ交換可能

防塵性の向上

粉塵が内部に入りにくいラビリンス構造採用

ストッパー強度UP

汎用丸鋸モーター対比約7倍強度UP

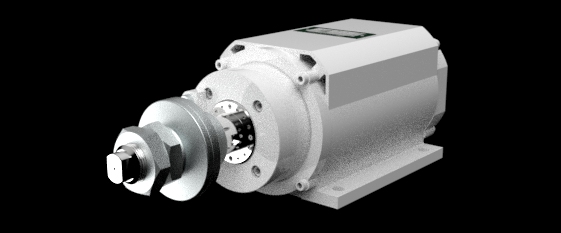

S230M
Series

軽量・小型の精密丸鋸モーター

モデル 出力(kW) 最高回転数(rpm) トルク(N・m) 冷却 軸ブレ(mm) フランジ面ブレ A B C D E F G H I J 重量(Kg)
S230MA 0.4 3,000/3,600 1.1 全閉型 0.01 0.01 335 113 182 163 130 130 110 115 117.5 60 12
S230MB 0.75 3,000/3,600 2.0 全閉型 0.01 0.01 384 113 197 212 160 130 110 115 117.5 60 15

※インバーター駆動により6,000rpmまで使用可能

S231M
Series

広範囲で使用できる精密丸鋸モーター

モデル 出力(kW) 最高回転数(rpm) トルク(N・m) 冷却 軸ブレ(mm) フランジ面ブレ A B C D E F G H I J 重量(Kg)
S231MA 1.5 3,000/3,600 4.0 全閉外扇型 0.01 0.01 419 113.5 205 220 150 190 150 140 150 80 19
S231MB 2.2 3,000/3,600 5.8 全閉外扇型 0.01 0.01 449 113.5 235 250 150 190 150 140 150 80 22

※インバーター駆動により6,000rpmまで使用可能

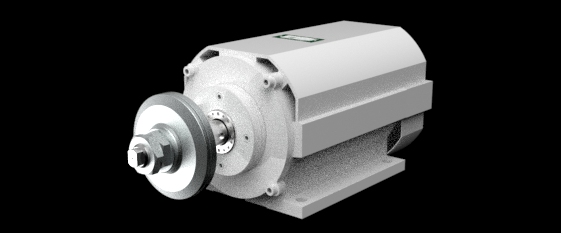

S232M
Series

高出力・高トルク精密丸鋸モーター

モデル 出力(kW) 最高回転数(rpm) トルク(N・m) 冷却 軸ブレ(mm) フランジ面ブレ A B C D E F G H I J 重量(Kg)
S232MA 3.7 3,000/3,600 9.8 全閉外扇型 0.01 0.01 467 131 215 230 190 200 170 198 188 95 36
S232MB 5.5 3,000/3,600 14.6 全閉外扇型 0.01 0.01 507 131 235 270 230 200 170 198 188 95 43

S232MC

7.5

3,000/3,600

19.9

全閉外扇型

0.01

0.01

557

131

250

320

260

200

170

198

188

95

51

※インバーター駆動により6,000rpmまで使用可能
