COLLET TYPE

コレットタイプ

スピンドル先端に直接コレットチャックが取り付けられる軸端になっています。
コレットのチャッキング範囲はφ0.5~φ34までとなり、コレットは各機種により、アルプスツール、NTツール、
ユキワ精工など市販のツールがご利用いただけます。

※出力0.1~15kW、回転数MAX80,000rpmまで製作可能
ご希望の軸端に変更する事も可能です。

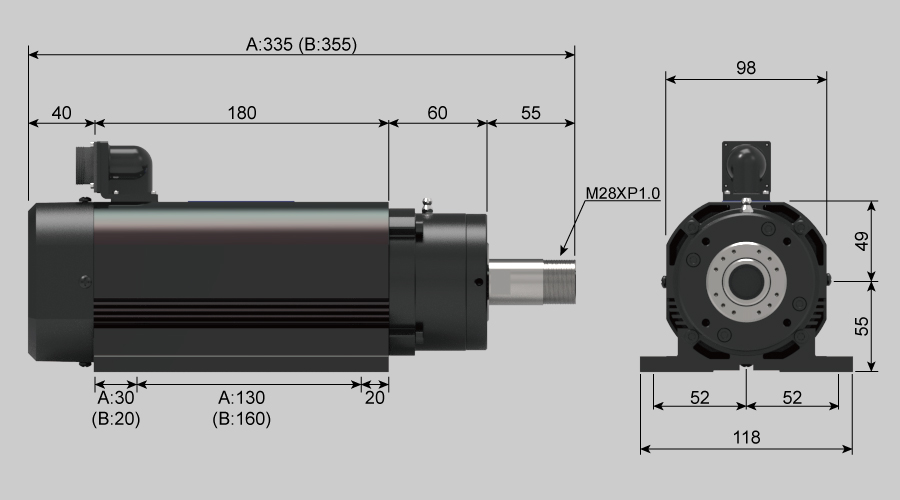

S235 series
出力
A: 2.2kW / B: 3.75kW / C: 5.0kW
回転数
18,000rpm
トルク
A: 1.17Nm / B: 1.96Nm / C: 2.65Nm
潤滑
グリス給油
軸振れ
0.005mm以下
冷却
ファン冷却

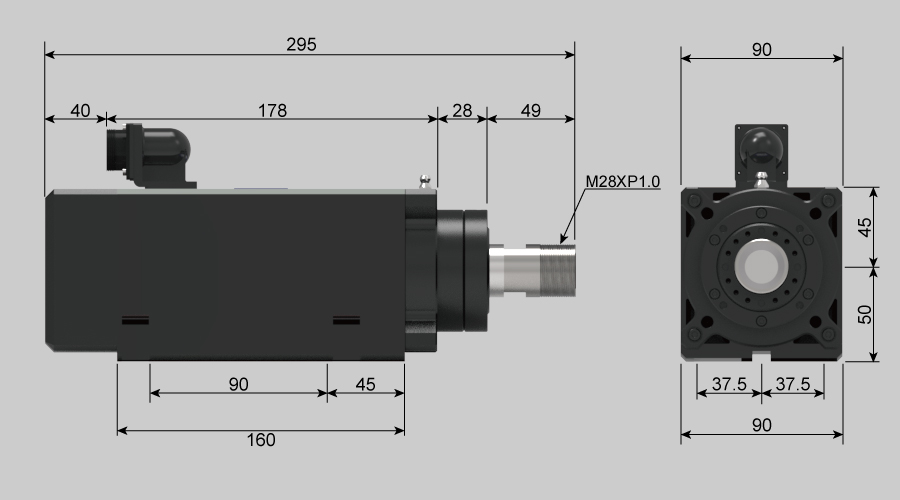

S238 series
出力
A:0.75kW / B:1.5kW / C:2.2kW
回転数
18,000rpm
トルク
A: 0.4Nm / B: 0.8Nm / C: 1.17Nm
潤滑
グリス給油
軸振れ
0.005mm以下
冷却
ファン冷却
S238 H series
出力
A:0.75kW / B:1.5kW / C:2.2kW
回転数
30,000rpm
トルク
A: 0.24Nm / B: 0.48Nm / C: 0.7Nm
潤滑
グリス給油
軸振れ
0.005mm以下
冷却
ファン冷却

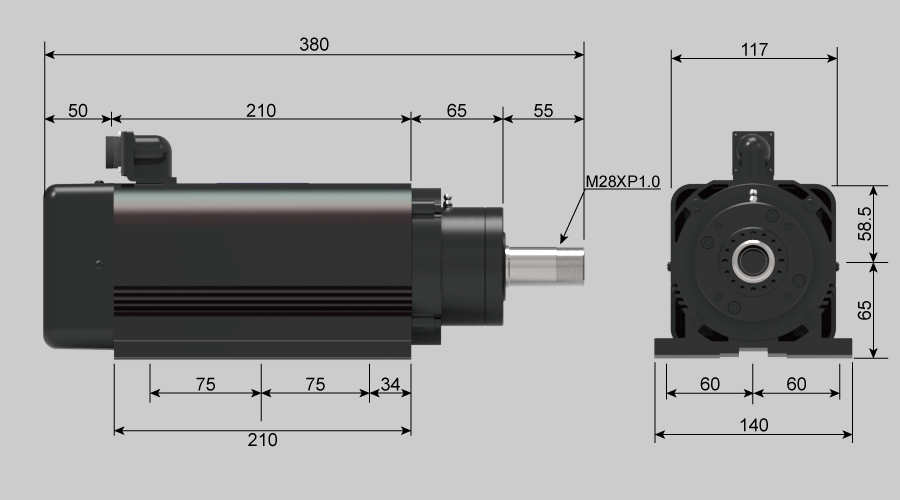

S239 series
出力
B: 3.7kW
回転数
18,000rpm
トルク
2.45Nm
潤滑
グリス給油
軸振れ
0.005mm以下
冷却
ファン冷却
S251 series
出力
A: 0.5kW / B: 3.7kW
回転数
A: 18,000rpm / B: 30,000rpm
トルク
A: 0.27Nm / B: 0.24Nm
潤滑
A: グリス給油 / B: グリス封入
軸振れ
0.005mm以下
冷却
ファン冷却

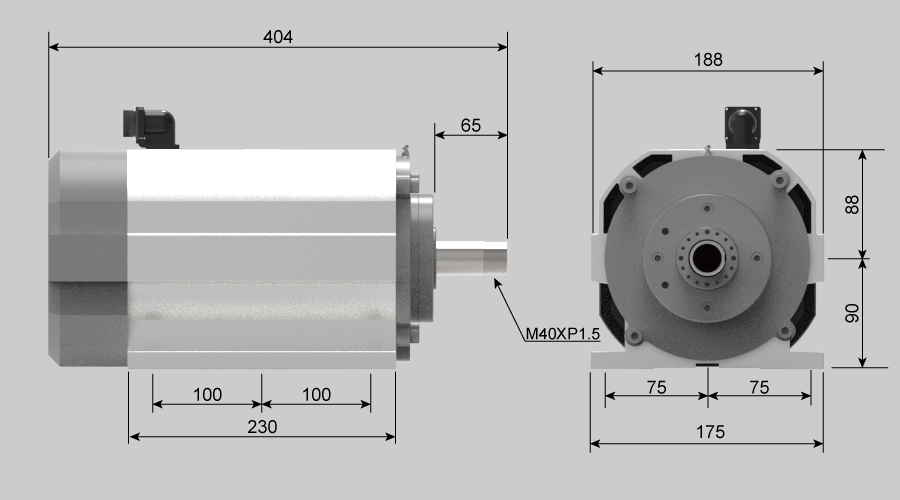

S257 series
出力
A: 5.5kW
回転数
A: 18,000rpm
トルク
A:3.7Nm
潤滑
グリス給油
軸振れ
0.005mm以下
冷却
ファン冷却

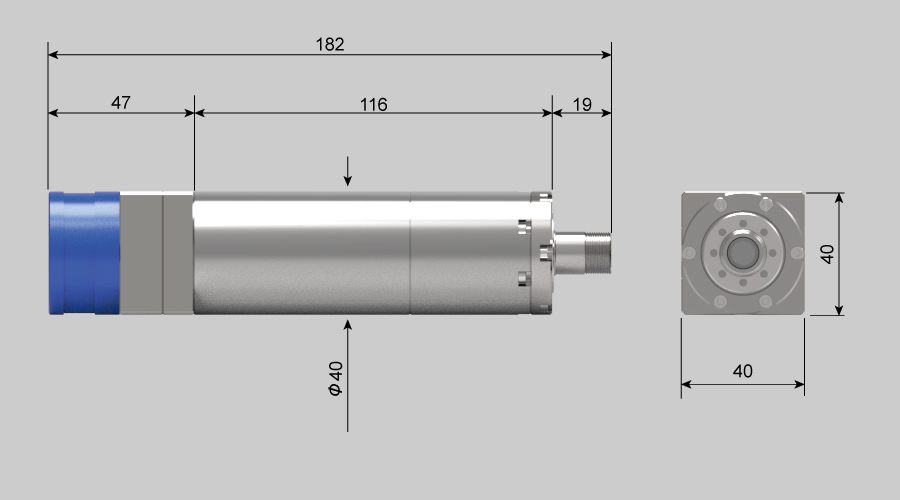

S252 series
出力
A: 0.3kW
回転数
A: 40,000rpm
トルク
A:0.07Nm
潤滑
グリス封入
軸振れ
0.002mm以下
冷却
空冷

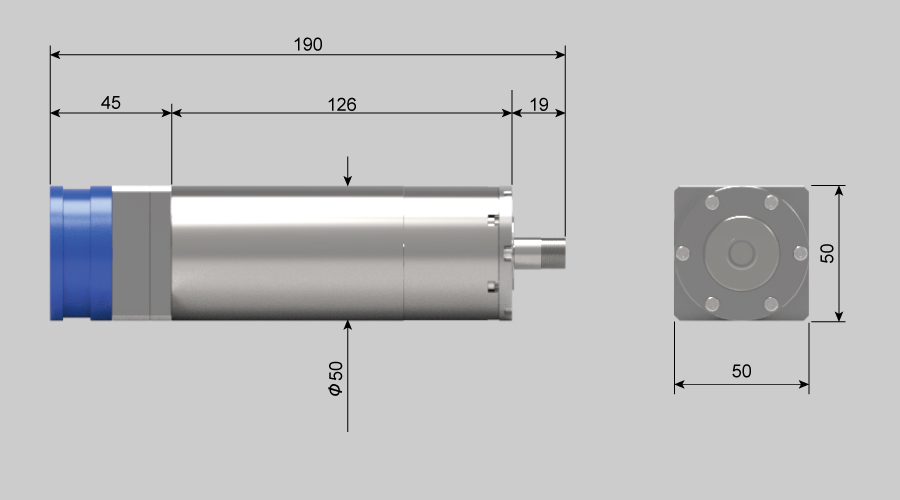

S255 series
出力
A: 0.4kW / B:0.25kW
回転数
A: 40,000rpm / B: 60,000rpm
トルク
A: 0.1Nm / B: 0.004Nm
潤滑
グリス封入
軸振れ
0.002mm以下
冷却
空冷

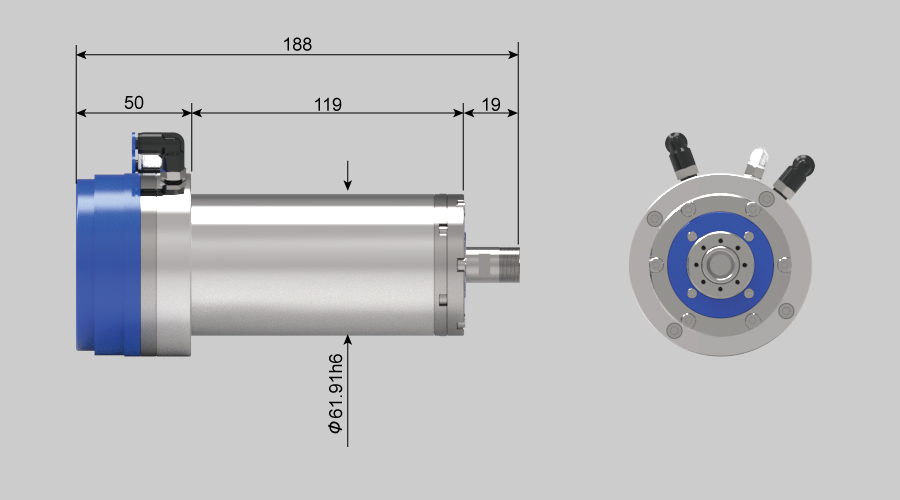

S262 series
出力
A: 0.8kW / B1.2kW / H: 1.2kW
回転数
A: 40,000rpm / B: 60,000rpm / C: 80,000rpm
トルク
A: 0.19Nm / B: 0.19Nm / C: 0.14Nm
潤滑
グリス封入
軸振れ
0.002mm以下
冷却
水冷
