CIRCULAR SAW MOTOR

丸鋸モーター

シャフト軸端の外径部に丸鋸刃やカッター、バフ等を取り付け、フランジ・ナットで固定し、
木材・樹脂・軽金属の切断やミゾ入れ、磨き等の加工ができるモーターです。

標準品はインバーター可変により回転数を6,000rpmまで上げることができます。
オーダーにより、更に高速回転の仕様、電圧仕様の変更も対応可能。

※オーダーにより軸径・フランジ径の変更も可能です。
※出力は0.1kW~15kWまで製作対応しています。

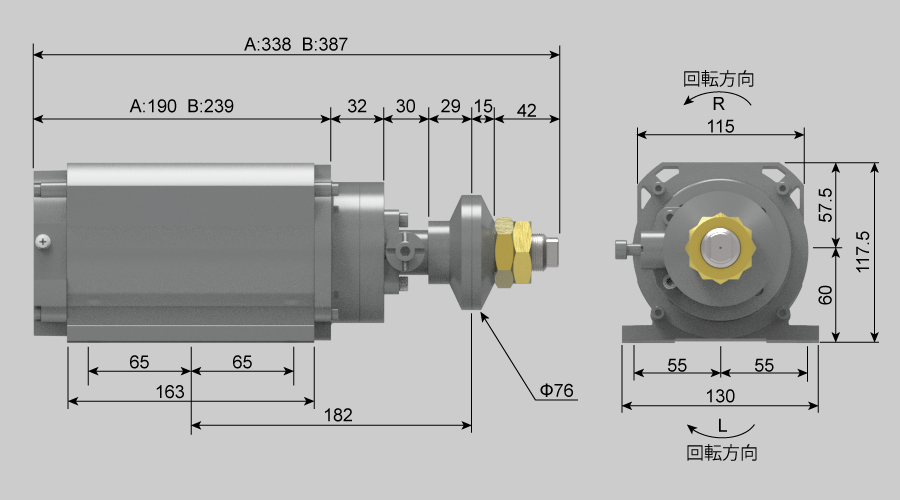

S230 series
出力
A: 0.4kW / B: 0.75kW
回転数
3,000 / 3,600rpm ※I/V駆動:6,000rpm
トルク
A: 1.06Nm / B: 1.99Nm
フランジ面振れ
0.02㎜以下
軸振れ
0.02㎜以下
冷却
全閉型

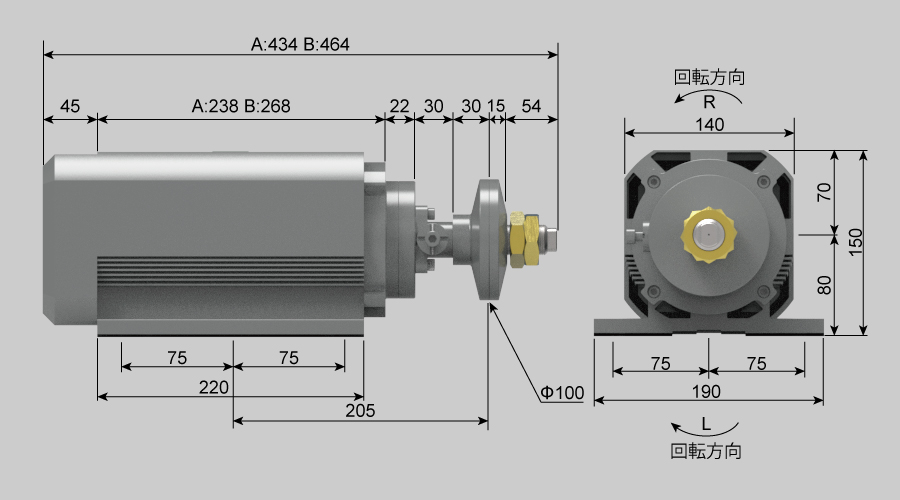

S231 series
出力
A: 1.5kW / B: 2.2kW
回転数
3,000 / 3,600rpm ※I/V駆動:6,000rpm
トルク
A: 3.98Nm / B: 5.84Nm
フランジ面振れ
0.02mm以下
軸振れ
0.02mm以下
冷却
ファン

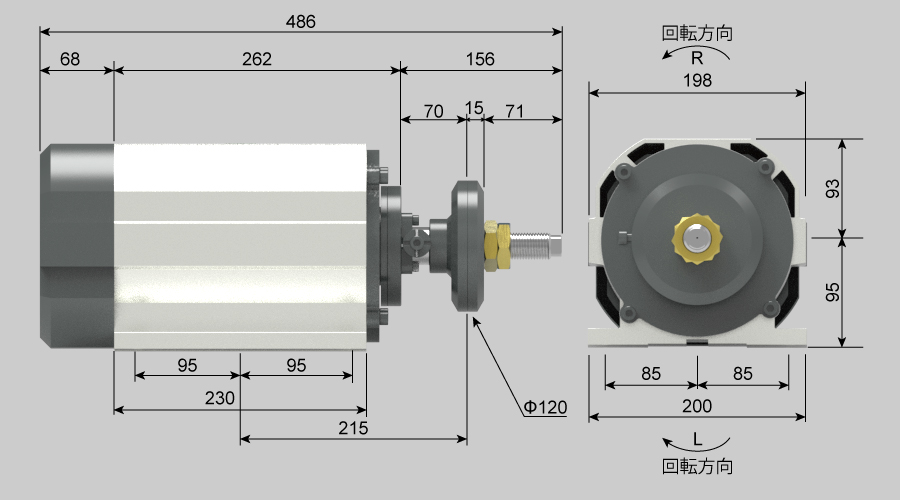

S232 series
出力
A: 3.7kW / B: 5.5kW / C: 7.5kW
回転数
3,000 / 3,600rpm ※I/V駆動:6,000rpm
トルク
A: 9.81Nm / B: 14.6Nm / C: 19.9Nm
フランジ面振れ
0.02mm以下
軸振れ
0.02mm以下
冷却
ファン

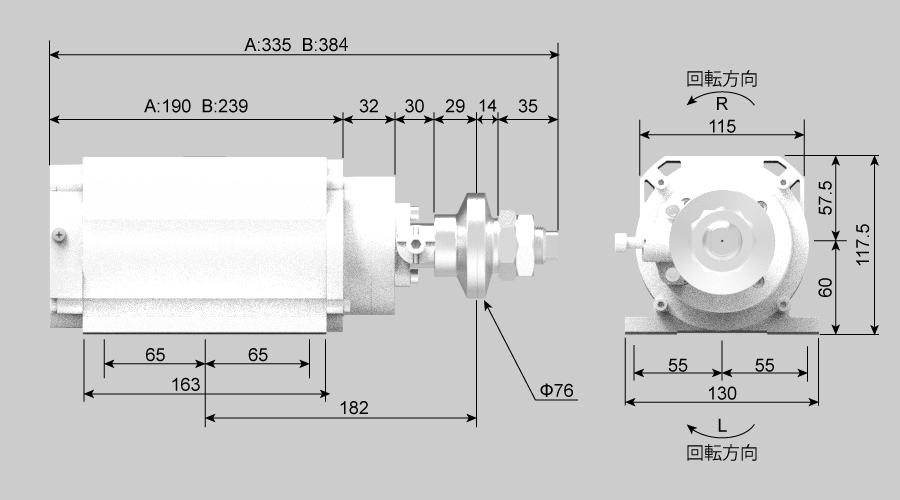

S230M series
出力
A: 0.4kW / B: 0.75kW
回転数
3,000 / 3,600rpm ※I/V駆動:6,000rpm
トルク
A: 1.06Nm / B: 1.99Nm
フランジ面振れ
0.01㎜以下
軸振れ
0.01㎜以下
冷却
全閉型

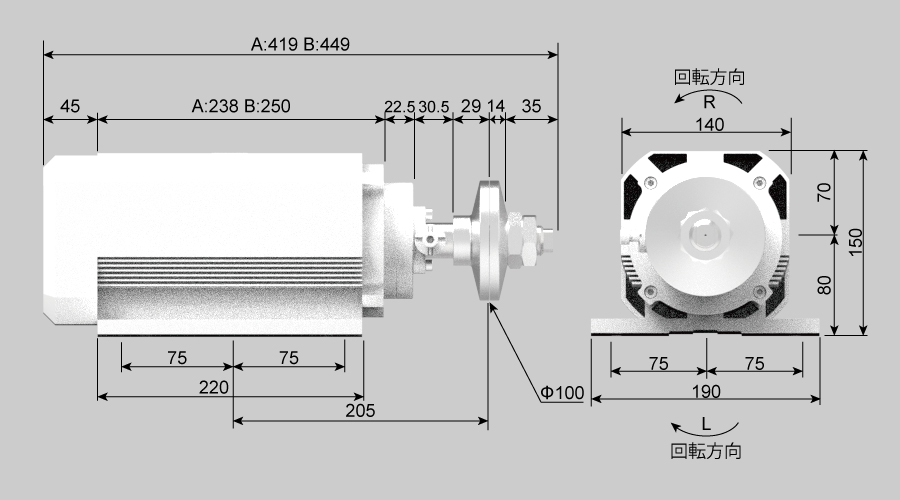

S231M series
出力
A: 1.5kW / B: 2.2kW
回転数
3,000 / 3,600rpm ※I/V駆動:6,000rpm
トルク
A: 3.98Nm / B: 5.84Nm
フランジ面振れ
0.01㎜以下
軸振れ
0.01㎜以下
冷却
ファン

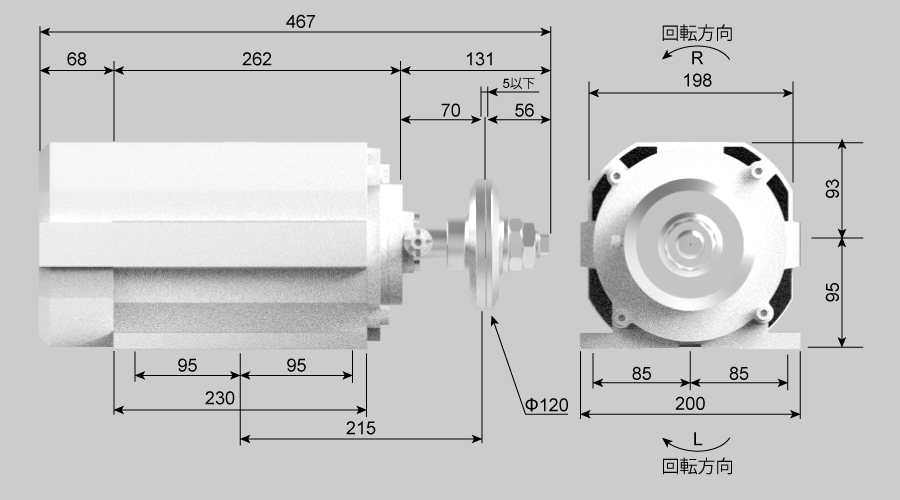

S232M series
出力
A: 3.7kW / B: 5.5kW / C: 7.5kW
回転数
3,000 / 3,600rpm ※I/V駆動:6,000rpm
トルク
A: 9.81Nm / B: 14.6Nm / C: 19.9Nm
フランジ面振れ
0.01㎜以下
軸振れ
0.01㎜以下
冷却
ファン
