ATC TYPE

自動工具交換式

ATCタイプ（自動工具交換）の軸端は7/24テーパーのBTシャンクまたは 2面幅拘束のBBTシャンクとなります。
軸振れ精度は標準にて口元2μm、振動階級はV3(振幅：3μm以下)の高精度モデルとなっており、
お客様のご使用環境に合わせ、設計段階よりご対応いたしますので、ご希望に沿った専用機が製作可能です。

※出力0.1~15kW、回転数MAX80,000rpmまで製作可能　
※ご希望の軸端に変更する事も可能です。

S262-EX6 series

出力

1.5kW

回転数

60,000rpm　

トルク

0.24Nm

潤滑

グリス封入

軸振れ

テストバー20㎜/5μm

冷却

水冷

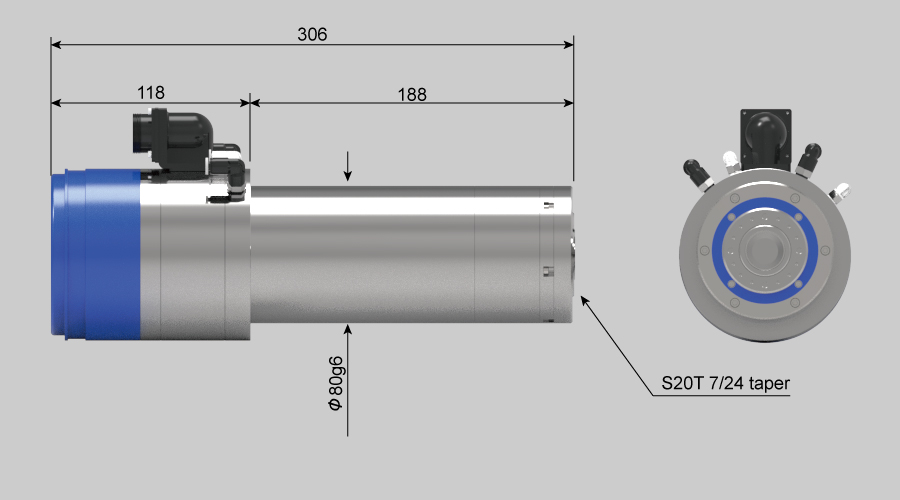

S280-EX20 series

出力

1.5kW / 3kW

回転数

20,000 / 40,000rpm

トルク

0.72Nm

潤滑

グリス封入

軸振れ

0.003mm以下

冷却

水冷

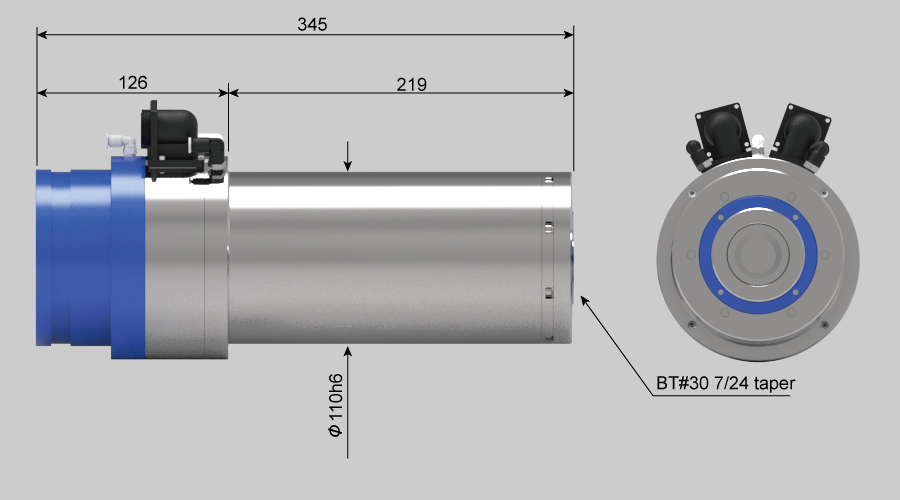

S110-EX30 series

出力

A:3.7kW / B:0.75kW / H:3.7kW

回転数

A: 18,000rpm / B: 12,000rpm / H: 30,000rpm

トルク

A: 1.96Nm / B: 0.99Nm / H: 1.18Nm

潤滑

グリス封入

軸振れ

0.003mm以下

冷却

A: 水冷 / B: 空冷 / C: 水冷

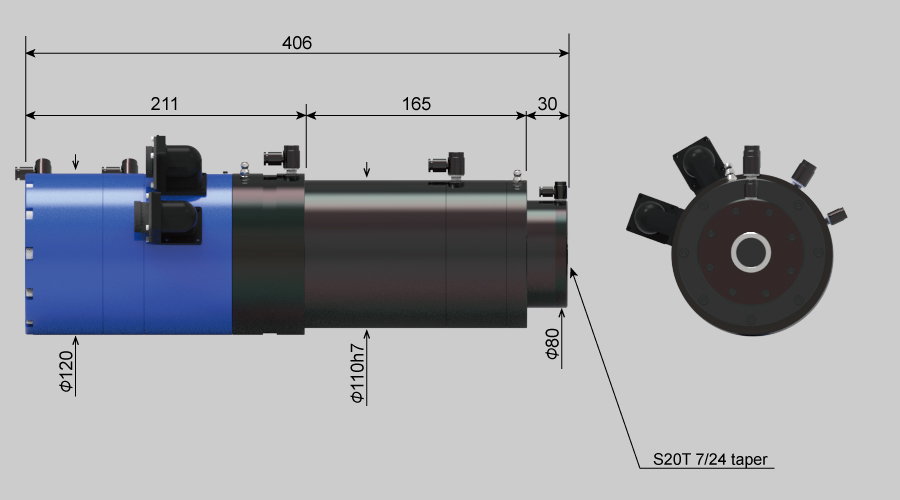

S240 series

出力

A: 0.75kW / B: 3kW

回転数

A: 18,000rpm / B: 30,000rpm

トルク

A: 0.4Nm / B:0.95Nm

潤滑

A: グリス給油 / B: グリス封入

軸振れ

0.003mm以下

冷却

A: 空冷 / B: 油冷

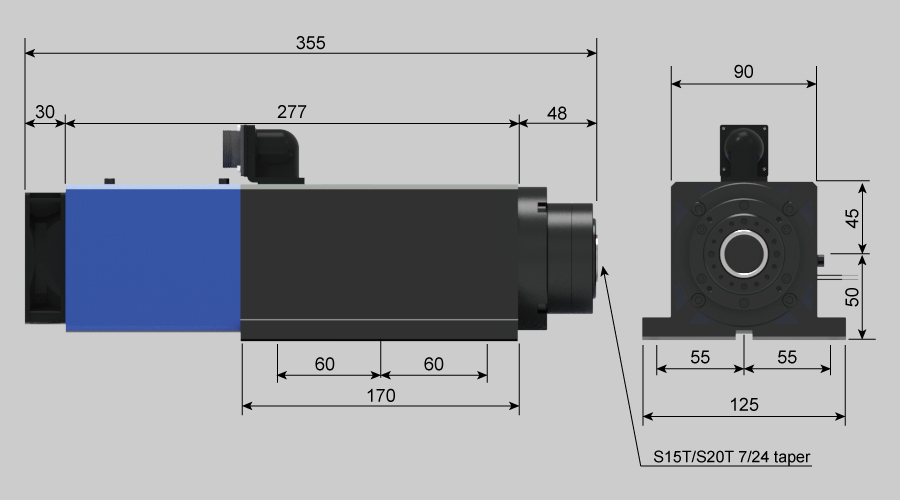

S238-EX series

出力

15: 1.5kW / 30: 2.2kW

回転数

18,000rpm

トルク

15: 0.8Nm / 30: 1.17Nm

潤滑

グリス封入

軸振れ

0.003mm以下

冷却

ファンモーター

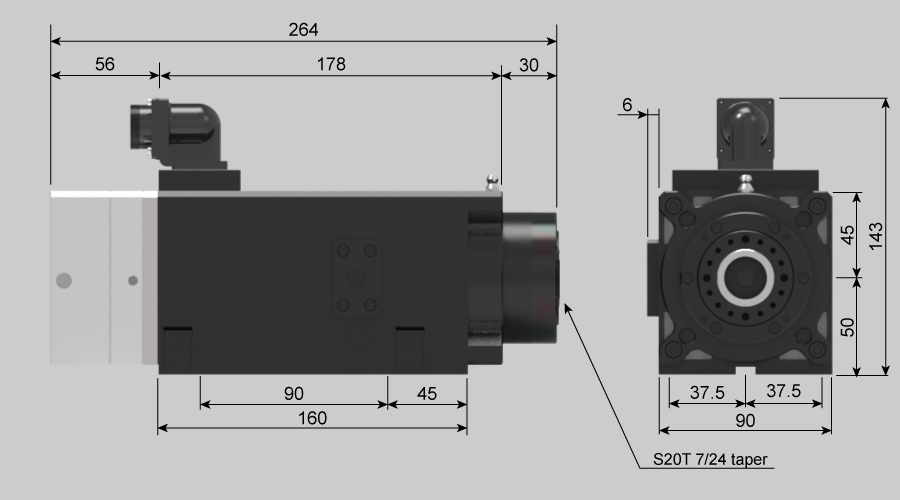

S238-EX20S

出力

1.5kW

回転数

20,000rpm

トルク

0.8Nm

潤滑

グリス給油

軸振れ

0.005mm以下

冷却

空冷

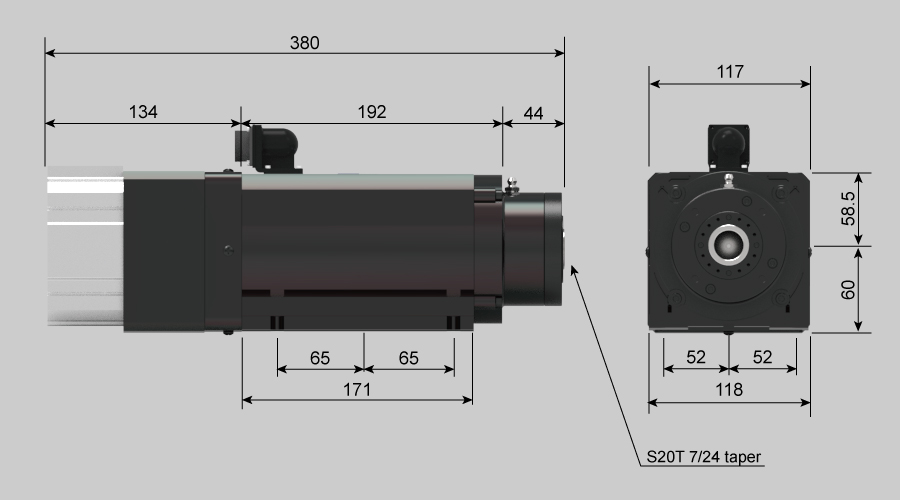

S239-EX20 series

出力

2.2kW(S1) / 3.7kW(S6)

回転数

18,000rpm

トルク

1.17Nm(S1) / 1.96Nm(S6)

潤滑

グリス給油

軸振れ

0.005mm以下

冷却

ファン

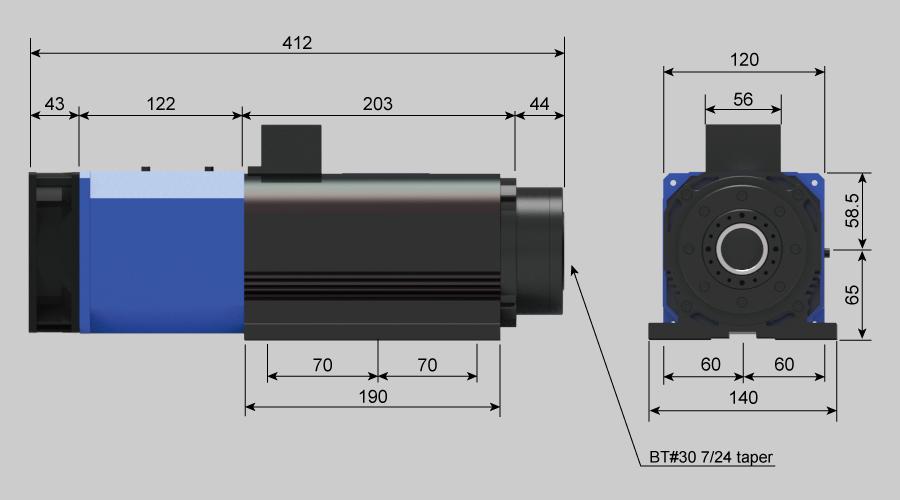

S239-EX30 series

出力

3.7kW

回転数

24,000rpm

トルク

1.47Nm

潤滑

グリス封入

軸振れ

0.003mm以下

冷却

ファンモーター

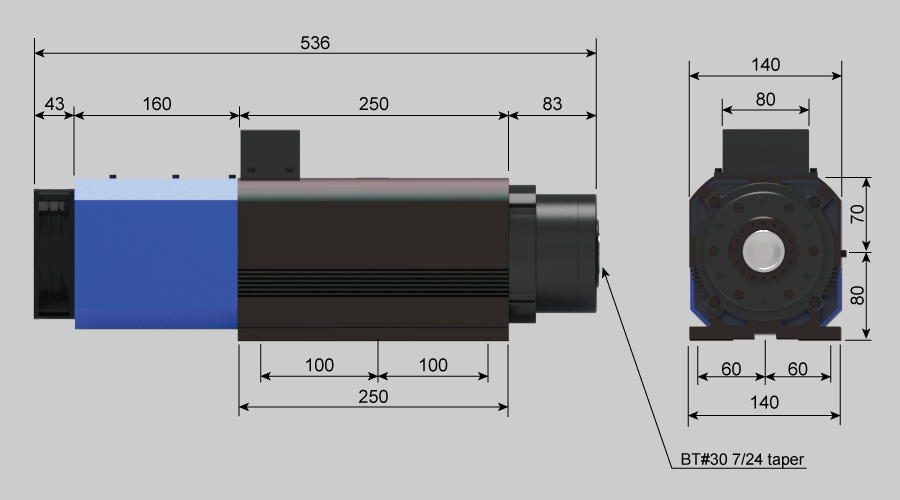

S247 series

出力

A: 5.5kW / B:8-5.5kW

回転数

A: 24,000rpm / B: 10,000-20,000pm

トルク

A: 2.19Nm / B: 7.64-2.62Nm

潤滑

グリス給油

軸振れ

0.003mm以下

冷却

ファンモーター

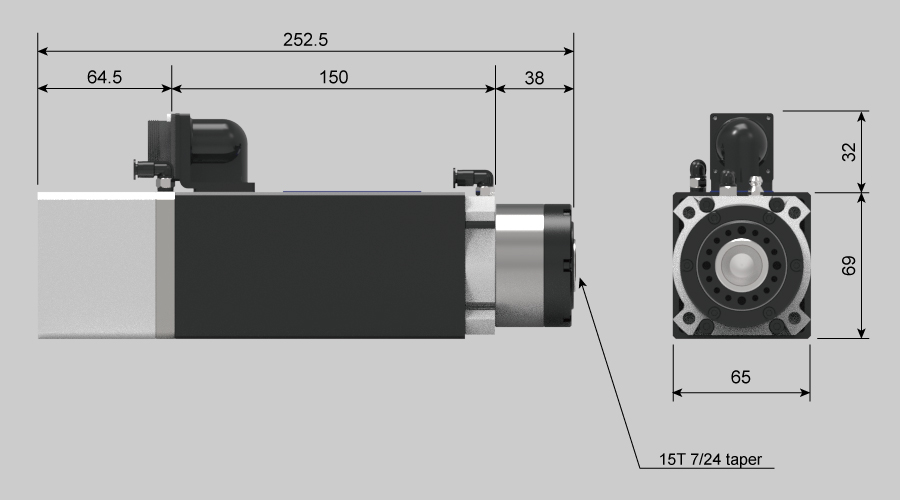

S251 EX15 series

出力

0.75kW

回転数

30,000rpm

トルク

0.24Nm

潤滑

グリス給油

軸振れ

0.005mm以下

冷却

空冷

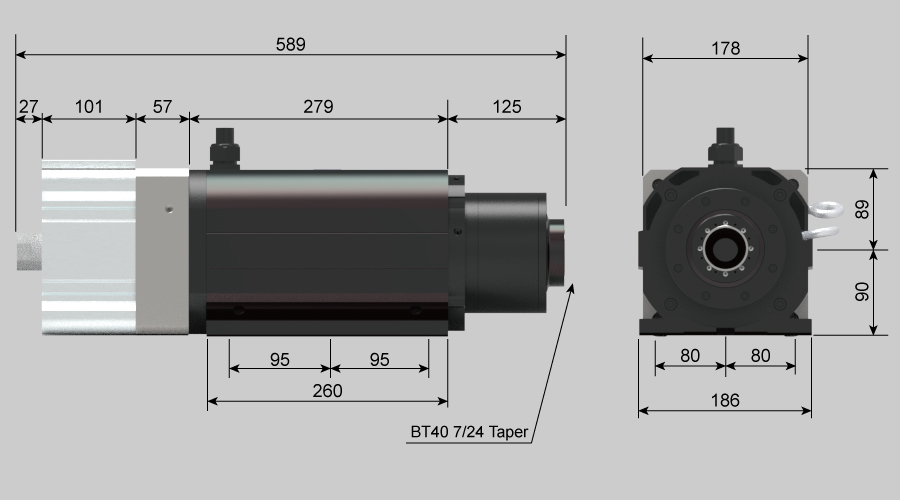

S275-EX40 series

出力

5.5kW

回転数

13,000rpm

トルク

4.0Nm

潤滑

オイルミスト

軸振れ

0.003mm以下

冷却

空冷

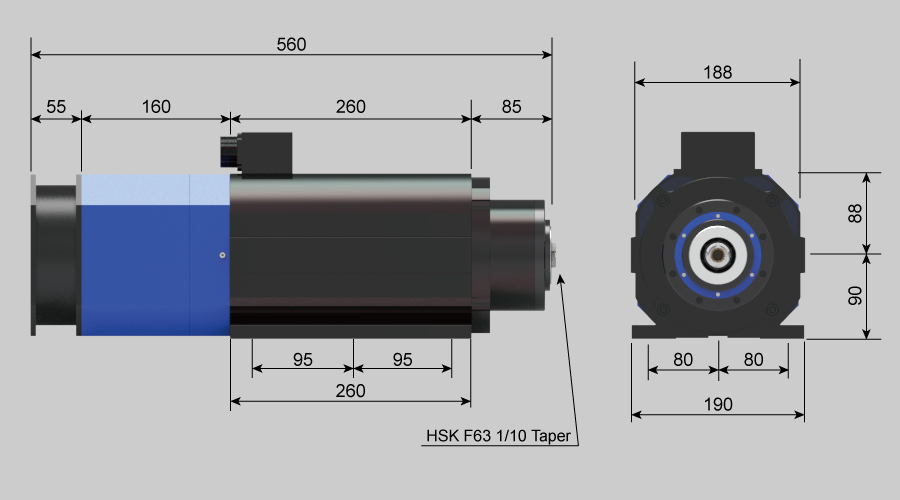

S275-EXF63 series

出力

7.5kW

回転数

18,000rpm

トルク

6.0Nm

潤滑

グリス封入

軸振れ

0.003mm以下

冷却

ファンモーター
