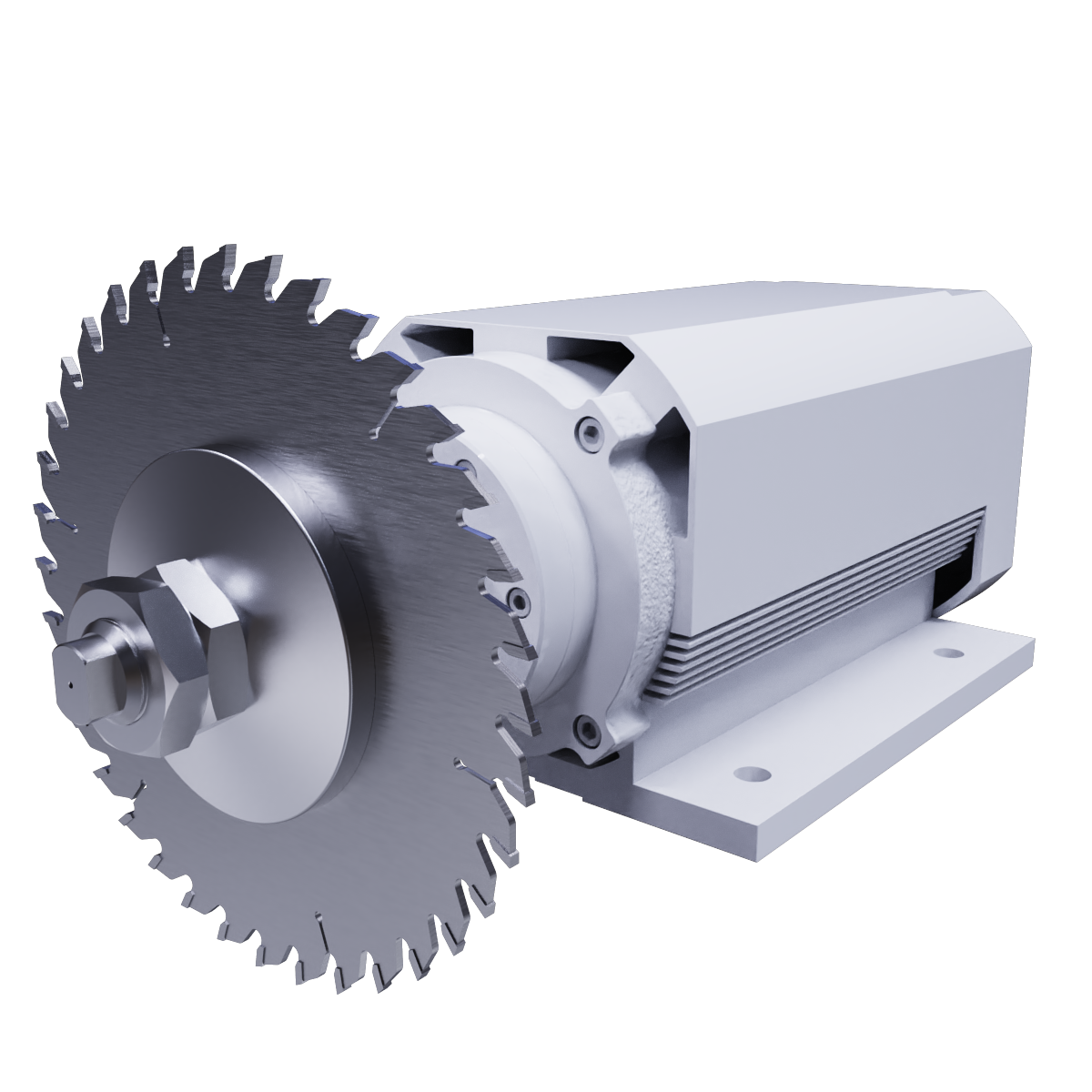

精密丸鋸モーター

Mシリーズ

高剛性・高精度

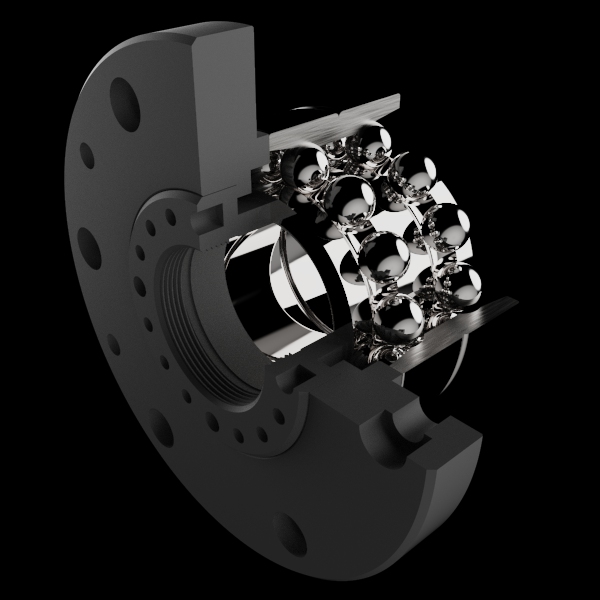

精密アンギュラベアリングをDB組み合わせで使用、汎用丸鋸モーターと比較し、剛性と精度をUPしました。

※剛性50~100%UP(N/μm)
※フレ精度
 軸ブレ:0.01mm以下
 フランジ面のフレ:0.01mm以下

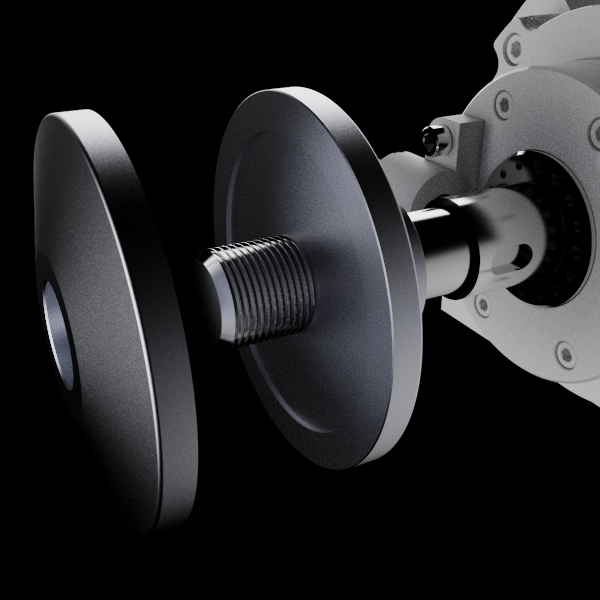

フランジ交換が容易

受側フランジは手で外せるため、
オプションでフランジ径の変更が可能です。

締め付け用ナットは、専用の薄型ダブルナット使用で、ガタつきが少ない5H級のねじ公差にしました。
(汎用丸鋸モーター ISO6H)

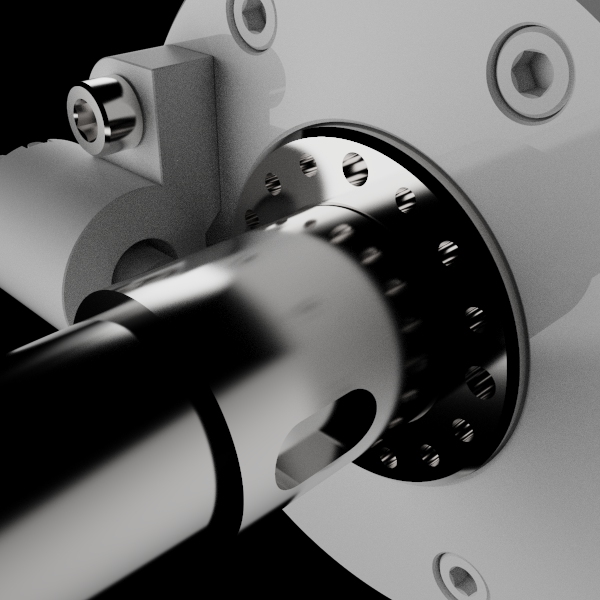

防塵性の向上

軸端はラビリンス構造で防塵性を向上させました。

木屑などの粉塵が内部に入りにくい構造のため、ベアリングの長寿命化に対しても効果があります。

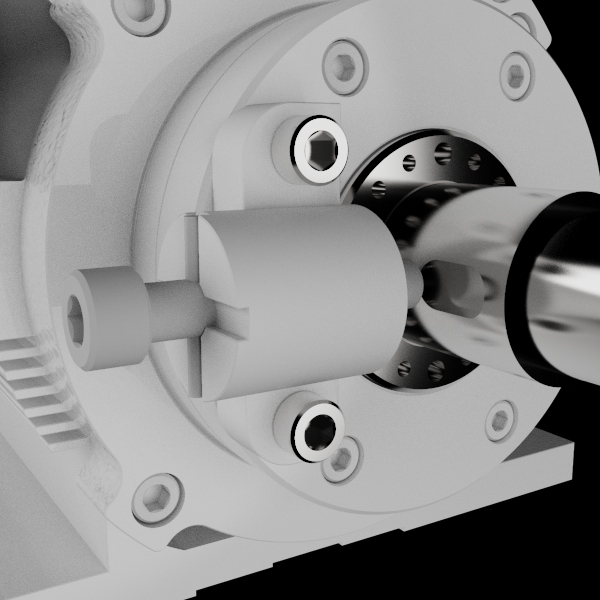

ストッパー強度UP

汎用丸鋸モーターと比較し、約7倍の強度UPをしました。
刃物の交換時にもストッパーを使用することが可能です。

耐荷重:431.5N

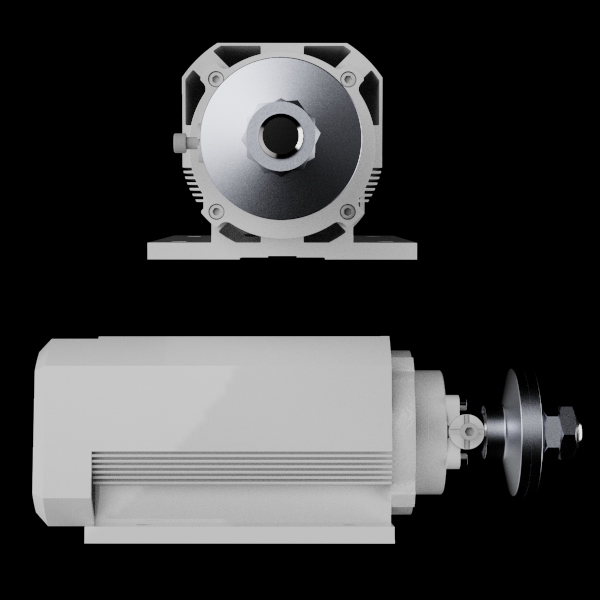

互換性、外観

現行丸鋸モーターと取付(センターハイト、穴ピッチ)
モーター中心からフランジ端面までの寸法も同じです。

部品類は有害物質の無いメッキ(三価ホワイト)で、塗装は環境に考慮した水性塗料を使用しました。

環境に配慮しVOC削減
(有機溶剤の未使用)

機種案内

S230MAシリーズ

0.4kW~0.75kW

S231MAシリーズ

1.5kW~2.2kW

S232Mシリーズ

3.7kW、5.5kW、7.5kW
