ATC类型

ATC类型 Auto Tool Change型(自动更换工具)轴端为7/24锥形的BT刀杆或2面宽的BBT刀杆。输出功率在0.2kW~15kW左右,转速可以制作到最大MAX60000rpm。

轴振幅标准为2μm,振动等级为V3(振幅:3μm以下)的高精度型号,根据客户的使用环境,从设计时间开始提供技术支持,可以按照您的要求制作专用机。

钳子安装型

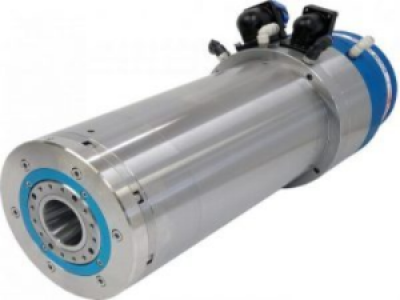

S262EX6
型式 S262EX6系列
型号 P6(Φ6) P3.175(Φ3.175)
出力 1.5kW
极数 2P
电压 220V
频率 1,000Hz
最高转速 60,000rpm
主轴形状 Tool direct
(Φ3.175/Φ6)
冷却方法 水冷式
润滑方式 润滑油
主轴偏摆 Test bar 20mm/5μm
震动阶级 V3 (振幅3μm以下)
S280EX
型式 S280EX20
出力 3kW
极数 2P
电压 220V
频率 667Hz
最高转速 40,000rpm
主轴形状 S20T(7/24 Taper)
※S15T(7/24 Taper)対応可
冷却方法 水冷式
润滑方式 润滑油
主轴偏摆 0.003mm
震动阶级 V3 (振幅3μm以下)
ダウンロード (1)
型式 S110EX30
型号 A B H
出力 3.7kW 0.75kW 3.7kW
极数 2P
电压 200V
频率 300Hz 120Hz 500Hz
最高转速 18,000 12,000 30,000
主軸形狀 BT30(7/24 Taper)
冷却方法 水冷 空冷 水冷
润滑方式 封入式润滑油
主轴偏摆 0.003mm
震动阶级 V3 (振幅3μm以下)
S240A
型式 S240系列
型号 A B
出力 0.75kW 3kW
极数 2P
电压 220V
频率 300Hz 500Hz
最高转速 18,000 30,000
主轴形状 S20T(7/24 Taper)
※S15T(7/24 Taper)亦可安装
冷却方法 空气冷却 油冷
润滑方式 可补式润滑油 封入式润滑油
主轴偏摆 0.003mm
震动阶级 V3 (振幅3μm以下)
S206
型式 S206系列
型号 C
出力 11kW / 7.5kW
极数 4P
电压 200V
频率 250 / 667Hz
最高转速 7,500 / 20,000rpm
主轴形状 BT40(7/24 Taper)
※BT30(7/24 Taper)可用的
冷却方式 油冷
润滑 油雾式/封入式润滑油
主轴偏摆 0.003mm
震动阶级 V3  (振幅3μm以下)

附底脚系列

S238EX
型式 S238EX系列
型号 15 20 30
出力 1.5kW
极数 2P
电压 200V
频率 300Hz
最高转速 18,000rpm
主轴形状 15T S20T BT30
冷却方式 风扇冷却
润滑 封入式润滑油
主轴偏摆 0.003mm
震动阶级 V3 (振幅3μm以下)
S239EX
型式 S239EX30
出力 3.7kW
极数 2P
电压 200V
频率 400Hz
最高转速 24,000rpm
主轴形状 BT30(7/24 Taper)
冷却方式 风扇冷却
润滑 封入式润滑油
主轴偏摆 0.003mm
震动阶级 V3 (振幅3μm以下)
S247
型式 S247系列
型号 A B
出力 5.5kW 8/5.5kW
极数 2P
电压 200V
频率 400Hz 167/334Hz
最高转速 24,000 10,000/20,000
主轴形状 BT30(7/24 Taper)
冷却方式 全封闭外部冷却/风扇马达
润滑 可补式润滑油
主轴偏摆 0.003mm
震动阶级 V3 (振幅3μm以下)
Noimage
型式 S275EX40
出力 5.5kW
极数 2P
电压 200V
频率 217Hz
最高转速 13,000rpm
主轴形状 BT40(7/24 Taper)
冷却方式 空气冷却
润滑 封入式润滑油
主轴偏摆 0.003mm
震动阶级 V3 (振幅3μm以下)
s239ex20s
型式 S239EX20S
出力 2.2(S1)/3.7(S6)kW
极数 2P
电压 220V
频率 300Hz
最高转速 18,000rpm
主轴形状 S20T
冷却方式 全封闭外风扇式
润滑 封入式润滑油
主轴偏摆 0.005mm
震动阶级 V5(振幅5μm以下)
S251EX15S
型式 S251EX15S
出力 0.75kW
极数 2P
电压 220V
频率 500Hz
最高转速 30,000rpm
主轴形状 15T
冷却方式 空气冷却
润滑 可补式润滑油
主轴偏摆 0.005mm
震动阶级 V3(振幅3μm以下)
